Cadena transportadora de uso General y Servicio Pesado　Serie ATA

製品写真
  • Serie AT de gama alta (modelo avanzado)
  • En comparación con Serie AT, la resistencia al desgaste entre el buje y el rodillo se duplica, la resistencia al desgaste entre el pasador y el buje es 1,5 veces mayor y carga máxima admisible es 1,2 veces mayor.
  • Compatible únicamente con rodillos R y F de tamaños RF08 a RF36.
  • Temperatura ambiente: -20 °C* a 200 °C
  • *Póngase en contacto con nosotros si desea utilizarlo a temperaturas inferiores a -20 °C.

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

Características

Serie ATA ha mejorado la resistencia al desgaste y carga máxima admisible en comparación con Serie AT.

  • - La resistencia al desgaste entre el pasador y el casquillo es 1,5 veces mayor

    ピン～ブシュ間の耐摩耗性能1.5倍

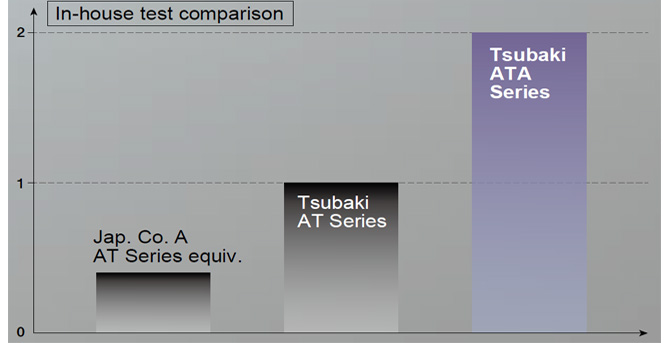

  • - La resistencia al desgaste entre el buje y el rodillo se duplicó.

    ブシュ～ローラ間の耐摩耗性能2倍

  • • carga máxima admisible 1,2 veces

* carga máxima admisible es un valor establecido en función del límite de fatiga, la presión superficial admisible, etc.

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF08 R --- RF08125R-ATA RF08150R-ATA --- --- --- --- --- 44.5 27
F --- RF08125F-ATA RF08150F-ATA --- --- --- --- --- 44.5
RF10 R RF10100R-ATA RF10125R-ATA RF10150R-ATA --- --- --- --- --- 50.8 30
F --- RF10125F-ATA RF10150F-ATA --- --- --- --- --- 50.8
RF12 R --- --- --- RF12200R-ATA RF12250R-ATA --- --- --- 65 37.1
F --- --- --- RF12200F-ATA RF12250F-ATA --- --- --- 65
RF17 R --- --- --- RF17200R-ATA RF17250R-ATA RF17300R-ATA --- --- 80 51.4
F --- --- --- RF17200F-ATA RF17250F-ATA RF17300F-ATA --- --- 80
RF26 R --- --- --- --- RF26250R-ATA RF26300R-ATA RF26450R-ATA --- 100 57.2
F --- --- --- --- RF26250F-ATA RF26300F-ATA RF26450F-ATA --- 100
RF36 R --- --- --- --- --- RF36300R-ATA RF36450R-ATA RF36600R-ATA 125 66.7
F --- --- --- --- --- RF36300F-ATA RF36450F-ATA RF36600F-ATA 125
*Es posible que podamos producir presentaciones distintas a las que se mencionan anteriormente. Contáctenos. Volver al inicio de la página.
