Especificación estándar cadena transportadora con rodillos de rodamiento (serie convencional)

製品写真
  • Tiene una vida útil aproximadamente cinco veces más larga que los productos de uso general (Serie DT), requiere aproximadamente un tercio de la potencia del motor y puede reducir el tamaño de la cadena en dos tamaños.
  • Esto contribuye a reducir el coste total de la instalación.
  • Las dimensiones son las mismas que las de los rodillos R y F de la cadena transportadora RF.
  • Temperatura ambiente: BR, BF: -20℃ a 80℃

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

Estructura y características

Esta cadena transportadora tiene cojinete cilíndrico colocados entre los rodillos y los bujes. Tiene las mismas dimensiones que los rodillos R y F de las cadenas transportadoras estándar.

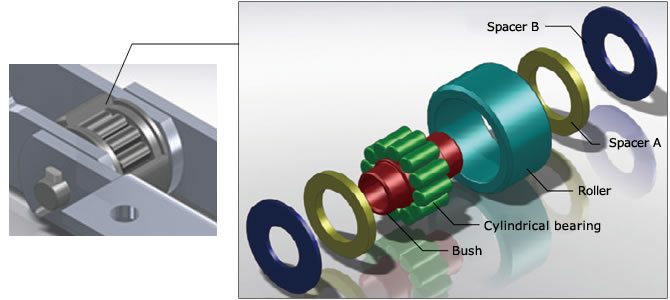

  • ・Diagrama de la estructura del rodillo del rodamiento

    ベアリングローラ構造図

  • - Comparación de la vida útil entre bujes y rodillos

    ブシュ～ローラ間の摩耗寿命比較

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    La vida útil es cinco veces más larga que Serie DT y tres veces más larga que la de Serie AT sin lubricación adicional.

forma de rodillo

Tipo BR Tipo BF
ローラ形状　BRタイプ ローラ形状　BFタイプ

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 BR RF03075BR RF03100BR --- --- --- --- --- --- --- 31.8 16.1
BF RF03075BF RF03100BF --- --- --- --- --- --- --- 31.8
RF05 BR --- RF05100BR RF05125BR RF05150BR --- --- --- --- --- 40 22
BF --- RF05100BF RF05125BF RF05150BF --- --- --- --- --- 40
RF08 BR --- --- RF08125BR RF08150BR --- --- --- --- --- 44.5 27
BF --- --- RF08125BF RF08150BF --- --- --- --- --- 44.5
RF10 BR --- RF10100BR RF10125BR RF10150BR --- --- --- --- --- 50.8 30
BF --- --- RF10125BF RF10150BF --- --- --- --- --- 50.8
RF12 BR --- --- --- --- RF12200BR RF12250BR --- --- --- 65 37.1
BF --- --- --- --- RF12200BF RF12250BF --- --- --- 65
RF17 BR --- --- --- --- RF17200BR RF17250BR RF17300BR --- --- 80 51.4
BF --- --- --- --- RF17200BF RF17250BF RF17300BF --- --- 80
RF26 BR --- --- --- --- --- RF26250BR RF26300BR RF26450BR --- 100 57.2
BF --- --- --- --- --- RF26250BF RF26300BF RF26450BF --- 100
RF36 BR --- --- --- --- --- --- RF36300BR RF36450BR RF36600BR 125 66.7
BF --- --- --- --- --- --- RF36300BF RF36450BF RF36600BF 125
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Contáctenos para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos. Volver al inicio de esta página.
