cadena transportadora con rodillos de rodamiento resistente al polvo

製品写真
  • La estructura laberíntica y los sellos dificultan la entrada de polvo, y la vida útil en ambientes polvorientos es tres veces mayor que las especificaciones convencionales.
  • Existen dos tipos de rodillos: DBR y DBF.
  • Temperatura ambiente: -10 ℃ a 80 ℃

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

Estructura y características

Esta cadena transportadora tiene cojinete cilíndrico colocados entre los rodillos y los bujes. Tiene las mismas dimensiones que los rodillos R y F de las cadenas transportadoras estándar.

  • ・Diagrama de la estructura del rodillo del rodamiento

    ベアリングローラ構造図

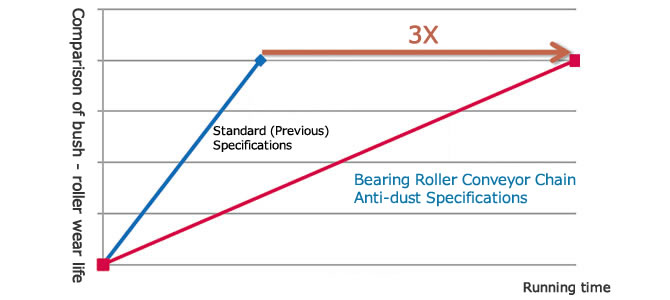

  • - Comparación de la vida útil entre bujes y rodillos

    ブシュ～ローラ間の摩耗寿命比較

    *En comparación con nuestros resultados experimentales (sin repostaje adicional)

    cadena transportadora con rodillos de rodamiento en entornos polvorientos: Vida útil tres veces mayor que las especificaciones convencionales.

forma de rodillo

Tipo DBR Tipo DBF
ローラ形状　DBRタイプ ローラ形状　DBFタイプ

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 DBR RF10100DBR RF10125DBR RF10150DBR --- --- --- --- --- 50.8 30
DBF --- RF10125DBF RF10150DBF --- --- --- --- --- 50.8
RF12 DBR --- --- --- RF12200DBR RF12250DBR --- --- --- 65 37.1
DBF --- --- --- RF12200DBF RF12250DBF --- --- --- 65
RF17 DBR --- --- --- RF17200DBR RF17250DBR RF17300DBR --- --- 80 51.4
DBF --- --- --- RF17200DBF RF17250DBF RF17300DBF --- --- 80
RF26 DBR --- --- --- --- RF26250DBR RF26300DBR RF26450DBR --- 100 57.2
DBF --- --- --- --- RF26250DBF RF26300DBF RF26450DBF --- 100
RF36 DBR --- --- --- --- --- RF36300DBR RF36450DBR RF36600DBR 125 66.7
DBF --- --- --- --- --- RF36300DBF RF36450DBF RF36600DBF 125
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Póngase en contacto con nosotros para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos para consultar la disponibilidad. Volver al inicio de la página
