Especificaciones especiales cadena transportadora de gran tamaño FB

Mediante el uso de un lubricante sólido y un mecanismo de sellado, hemos logrado una vida útil que es más del doble que la de los productos convencionales.
Ideal para evitar el estiramiento de las cadenas en elevadores de cangilones y transportadores de flujo.

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

Catálogos y manuales de instrucciones

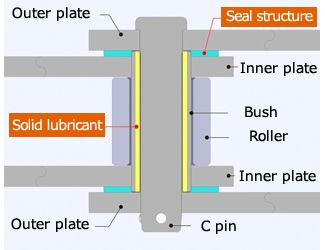

Estructura y características

• El alargamiento del paso se suprime mediante el uso de lubricantes sólidos.
・El mecanismo de sellado impide que los objetos transportados entren entre el pasador y el casquillo.
・El mecanismo de sellado evita que el lubricante sólido se filtre
・Bajo nivel de ruido: Logra una reducción de ruido promedio de aproximadamente 2 dB.
・使用雰囲気温度：-15℃～200℃
*El mecanismo de sellado puede variar según la temperatura de funcionamiento.
*La especificación FB es efectiva contra el desgaste y la elongación de la cadena, pero no es efectiva contra el desgaste entre el buje y el rodillo, como el juego del rodillo.

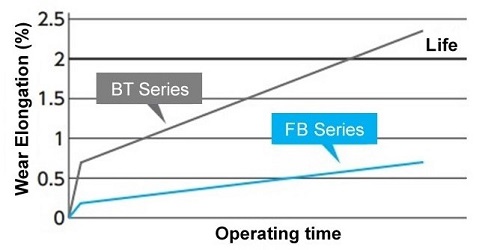

Comparación de la vida útil

Comparación del estado de los pines después de la evaluación

Serie BT	Especificaciones FB

Los resultados de la evaluación muestran que la vida útil es el doble de Serie BT En comparación con nuestros resultados experimentales Puede variar según las condiciones de uso, etc.

Serie BT

Especificaciones FB

Los resultados de la evaluación muestran que la vida útil es el doble de Serie BT

*En comparación con nuestros resultados experimentales

*Puede variar según las condiciones de uso, etc.

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño	Tipo de rodillo	Paso							Rodillo Diámetro exterior	enlace interno Ancho interior
Tamaño	Tipo de rodillo	100mm	125mm	150mm	200mm	250mm	300mm	450mm	φmm	mm
RF08	R	---	RF08125R-FB□	RF08150R-FB□	---	---	---	---	44.5	24.6
	F	---	RF08125F-FB□	RF08150F-FB□	---	---	---	---	44.5
	S	---	RF08125S-FB□	RF08150S-FB□	---	---	---	---	22.2
RF10	R	RF10100R-FB□	RF10125R-FB□	RF10150R-FB□	---	---	---	---	50.8	27.6
	F	---	RF10125F-FB□	RF10150F-FB□	---	---	---	---	50.8
	S	RF10100S-FB□	RF10125S-FB□	RF10150S-FB□	---	---	---	---	29
	M	RF10100M-FB□	RF10125M-FB□	RF10150M-FB□	---	---	---	---	31.8
RF12	R	---	---	---	RF12200R-FB□	RF12250R-FB□	---	---	65	34.8
	F	---	---	---	RF12200F-FB□	RF12250F-FB□	---	---	65
	S	---	---	---	RF12200S-FB□	RF12250S-FB□	---	---	34.9
	M	---	---	---	RF12200M-FB□	RF12250M-FB□	---	---	38.1
RF17	R	---	---	---	RF17200R-FB□	RF17250R-FB□	RF17300R-FB□	---	80	49.2
	F	---	---	---	RF17200F-FB□	RF17250F-FB□	RF17300F-FB□	---	80
	S	---	---	---	RF17200S-FB□	RF17250S-FB□	RF17300S-FB□	---	40.1
	M	---	---	---	RF17200M-FB□	RF17250M-FB□	RF17300M-FB□	---	44.5
RF26	R	---	---	---	RF26200R-FB□	RF26250R-FB□	RF26300R-FB□	RF26450R-FB□	100	54.9
	F	---	---	---	---	RF26250F-FB□	RF26300F-FB□	RF26450F-FB□	100
	S	---	---	---	RF26200S-FB□	RF26250S-FB□	RF26300S-FB□	RF26450S-FB□	44.5
	M	---	---	---	RF26200M-FB□	RF26250M-FB□	RF26300M-FB□	RF26450M-FB□	50.8
