Cadena transportadora de flujo

Esta cadena está diseñada específicamente para transportadores de flujo para transportar materiales en polvo y granulados en contenedores sellados.
Bajo el nombre "Tsubaki Flow", nos enorgullecemos de una larga trayectoria de adopción y alta tecnología.
La gama incluye transportadores de flujo horizontal, de flujo vertical inclinado y de flujo de grano.
También ofrecemos especificaciones FA con bujes y rodillos que han sido especialmente endurecidos para mejorar la resistencia al desgaste.

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

Catálogos y manuales de instrucciones

Características y accesorios

- Los transportadores de flujo transportan materiales en polvo y granulados en una carcasa sellada, por lo que los materiales no se dispersan, lo que los convierte en transportadores artículo a granel para materiales a granel y para prevenir la contaminación.
・Basándonos en nuestra amplia experiencia y trayectoria, podemos recomendar y proporcionar los implementos más adecuados según el tipo de transporte, como flujo horizontal, flujo vertical inclinado, flujo de grano y los artículos que se transportan.
- El material de fijación es acero al carbono estándar, pero también se puede fabricar en acero inoxidable.
Propondremos las especificaciones más adecuadas para el material del cuerpo principal en función de las propiedades de los artículos transportados. Póngase en contacto con nosotros para obtener más información.
Los tipos de accesorios se muestran en el diagrama a continuación. Para obtener más información, consulte la página de detalles del producto en la lista de productos.

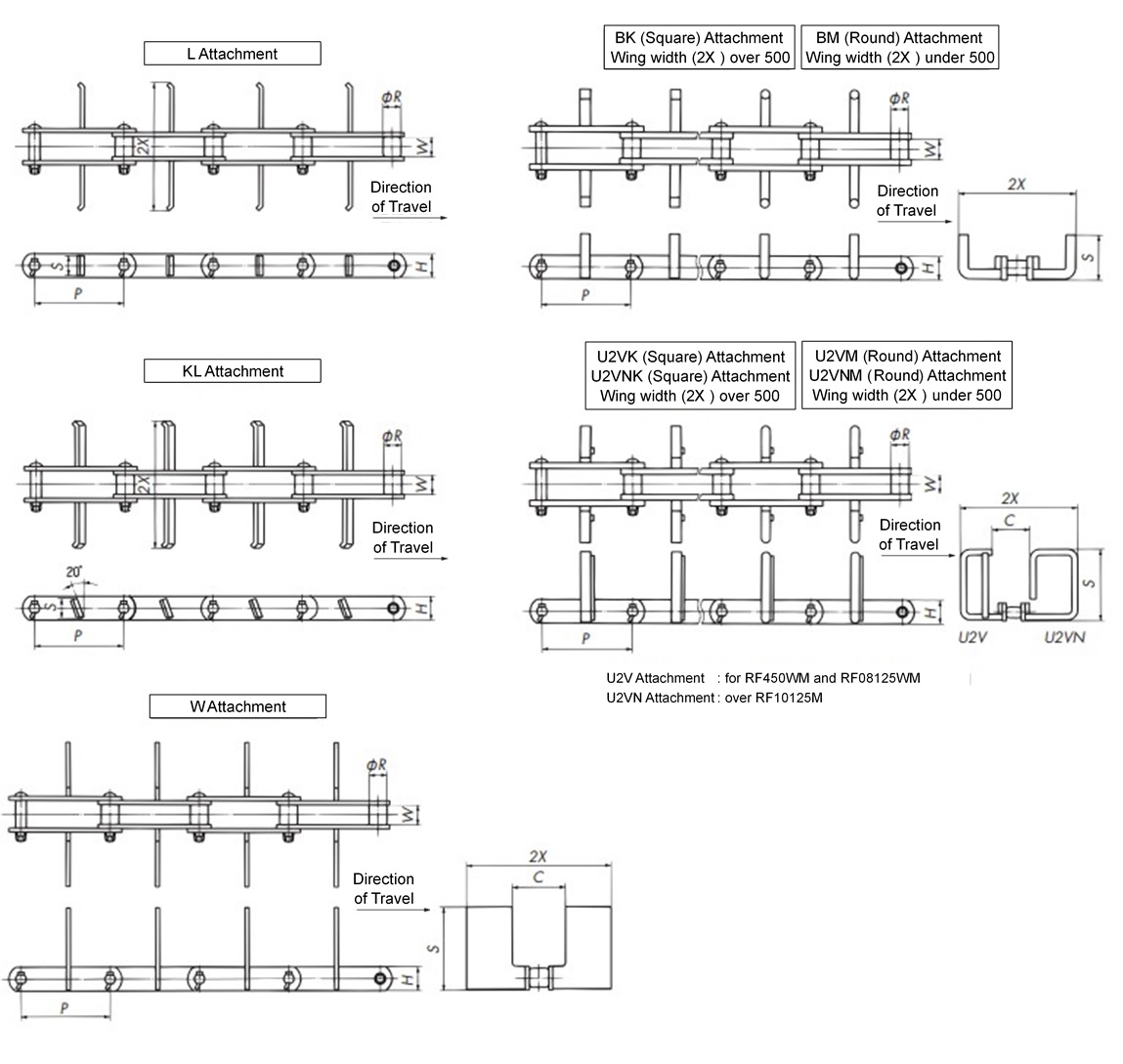

Tipos de acoplamientos de cadena para transportadores de flujo horizontal

- El material de fijación es acero al carbono estándar, pero también se puede fabricar en acero inoxidable bajo pedido.
・Los materiales del cuerpo de la cadena estándar son las especificaciones Serie DT y Serie AT, pero también se pueden seleccionar otras especificaciones de cadena según la naturaleza de las mercancías transportadas.
・Recomendamos el accesorio W en lugar de los accesorios U2V y U2VN en términos de precio y tiempo entrega.

Tipos de acoplamientos de cadena para transportadores de flujo horizontal

Al instalar un accesorio de flujo cada dos eslabones, generalmente se instala en enlace interno.
En este caso, el formato del archivo adjunto terminará con RL (por ejemplo, 2LKL45RL).

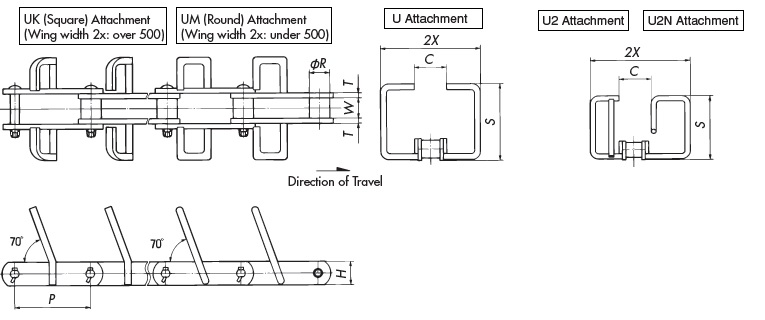

Tipos de accesorios para cadenas transportadoras para flujo vertical inclinado

・Tipo de accesorio y uso

UM (redondo): Para el transporte general de polvo
Reino Unido (cuadrado): Para transportar materiales grumosos, pulverulentos o adhesivos
U2M (redondo), U2NM (redondo): Para transporte con mayor eficiencia que UM.
U2K (cuadrado), U2NK (cuadrado): Para transporte con mayor eficiencia que el Reino Unido.

Tipos de accesorios para cadenas transportadoras para flujo vertical inclinado

-Cuando se instala un accesorio de flujo cada dos eslabones, normalmente se instala en enlace interno.
・En este caso, el formato del archivo adjunto terminará con RL (por ejemplo, 2LUM32RL).

Lista de productos

※Haz clic para ver información detalladaAbrir todo Cerrar todo

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.
