Cadena transportadora de gran tamaño resistente al medio ambiente, especificación GSA

製品写真
  • Esta es una especificación más alta que Serie GS, con resistencia al desgaste mejorada y carga máxima admisible.
  • - En comparación con Serie GS, la resistencia al desgaste entre el buje y el rodillo se duplica, la resistencia al desgaste entre el pasador y el buje es 1,5 veces mayor y carga máxima admisible y la carga permitida en el rodillo R y el rodillo F son 1,3 veces mayores.
  • Temperatura ambiente: -20 °C* a 200 °C
  • *Póngase en contacto con nosotros si desea utilizarlo a temperaturas inferiores a -20 °C.

Características

En comparación con la Serie GS GS, Serie GSA ha mejorado la resistencia al desgaste y carga máxima admisible.

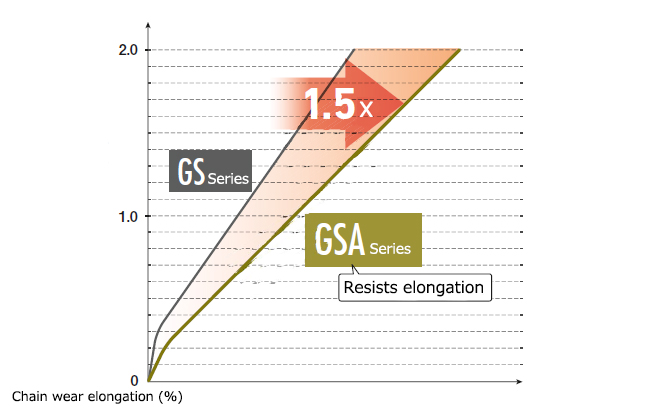

  • - La resistencia al desgaste entre el pasador y el casquillo es 1,5 veces mayor

    Resistencia al desgaste entre el pasador y el casquillo (en comparación con pruebas internas)

    ピン～ブシュ間の耐摩耗性能1.5倍

  • - La resistencia al desgaste entre el buje y el rodillo se duplicó.

    Resistencia al desgaste del buje-rodillo (en comparación con pruebas internas)

    ブシュ～ローラ間の耐摩耗性能2倍

  • -carga máxima admisible, rodillo R, carga admisible del rodillo F: 1,3 veces

    Comparación de la carga máxima admisible (en comparación con experimentos internos)

    最大許容張力、Rローラ、Fローラ許容負荷1.3倍

Catálogos y manuales de instrucciones

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 R RF03075R-GSA RF03100R-GSA --- --- --- --- --- --- 31.8 16.1
F RF03075F-GSA RF03100F-GSA --- --- --- --- --- --- 31.8
S RF03075S-GSA RF03100S-GSA --- --- --- --- --- --- 15.9
RF05 R --- RF05100R-GSA RF05125R-GSA RF05150R-GSA --- --- --- --- 40 22
F --- RF05100F-GSA RF05125F-GSA RF05150F-GSA --- --- --- --- 40
S RF05075S-GSA RF05100S-GSA RF05125S-GSA RF05150S-GSA --- --- --- --- 22.2
RF08 R --- --- RF08125R-GSA RF08150R-GSA --- --- --- --- 44.5 27
F --- --- RF08125F-GSA RF08150F-GSA --- --- --- --- 44.5
S --- --- RF08125S-GSA RF08150S-GSA --- --- --- --- 22.2
RF10 R --- RF10100R-GSA RF10125R-GSA RF10150R-GSA --- --- --- --- 50.8 30
F --- --- RF10125F-GSA RF10150F-GSA --- --- --- --- 50.8
S --- RF10100S-GSA RF10125S-GSA RF10150S-GSA --- --- --- --- 29
M --- RF10100M-GSA RF10125M-GSA RF10150M-GSA --- --- --- --- 31.8
RF12 R --- --- --- --- RF12200R-GSA RF12250R-GSA --- --- 65 37.1
F --- --- --- --- RF12200F-GSA RF12250F-GSA --- --- 65
S --- --- --- --- RF12200S-GSA RF12250S-GSA --- --- 34.9
M --- --- --- --- RF12200M-GSA RF12250M-GSA --- --- 38.1
RF17 R --- --- --- --- RF17200R-GSA RF17250R-GSA RF17300R-GSA --- 80 51.4
F --- --- --- --- RF17200F-GSA RF17250F-GSA RF17300F-GSA --- 80
S --- --- --- --- RF17200S-GSA RF17250S-GSA RF17300S-GSA --- 40.1
M --- --- --- --- RF17200M-GSA RF17250M-GSA RF17300M-GSA --- 44.5
RF26 R --- --- --- --- --- RF26250R-GSA RF26300R-GSA RF26450R-GSA 100 57.2
F --- --- --- --- --- RF26250F-GSA RF26300F-GSA RF26450F-GSA 100
S --- --- --- --- RF26200S-GSA RF26250S-GSA RF26300S-GSA RF26450S-GSA 44.5
M --- --- --- --- RF26200M-GSA RF26250M-GSA RF26300M-GSA RF26450M-GSA 50.8
*Es posible que haya otras opciones disponibles además de las mencionadas anteriormente. Contáctenos para obtener más información.
*El paso de pulgada es un producto bajo pedido. Por favor, contáctenos. Volver al inicio de esta página.
