Cadena transportadora con rodillo exterior

製品写真
  • Esta cadena se basa en Rodillo S de cada especificación de cadena transportadora y tiene rodillo exterior adjuntos.
  • La rueda dentada engrana con el Rodillo S central y el desplazamiento es controlado por rodillo exterior, lo que da como resultado un desplazamiento estable.
  • Las cadenas transportadoras se pueden fabricar según diversas especificaciones.

Catálogos y manuales de instrucciones

Objetivo

  • ・Al acoplar un accesorio especial a una placa (Fig. 1)
  • - Cuando es difícil soportar la carga con el Rodillo S central
  • ・Cuando resulta difícil guiar el lado de retorno de la cadena
  • - Cuando se utilizan rodillo exterior tipo R con funciones de doble velocidad o acumulación (Fig. 2)

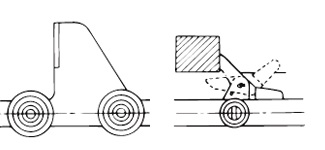

Figura 1: Ejemplos de accesorios especiales

特殊アタッチメントの例

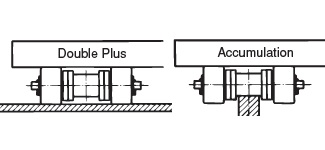

Figura 2: Ejemplo de doble velocidad y acumulación

倍速・アキュムレートの例

Lista de productos

※Haz clic para ver información detalladaAbrir todo Cerrar todo

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 S RF03075S-SR RF03100S-SR --- --- --- --- --- --- 15.9 16.1
RF05 S RF05075S-SR RF05100S-SR RF05125S-SR RF05150S-SR --- --- --- --- 22.2 22
RF10 S --- RF10100S-SR RF10125S-SR RF10150S-SR --- --- --- --- 29 30
RF12 S --- --- --- --- RF12200S-SR RF12250S-SR --- --- 34.9 37.1
RF17 S --- --- --- --- RF17200S-SR RF17250S-SR RF17300S-SR --- 40.1 51.4
RF26 S --- --- --- --- RF26200S-SR RF26250S-SR RF26300S-SR --- 44.5 57.2
RF36 S --- --- --- --- --- RF36250S-SR RF36300S-SR RF36450S-SR 50.8 66.7
*Es posible que podamos producir presentaciones distintas a las que se mencionan anteriormente. Contáctenos. Volver al inicio de la página.

paso de pulgadas

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior
101.6mm 152.4mm Φmm mm
RF430 S RF430S-SR --- 20.1 22.6
RF450 S RF450S-SR --- 22.2 27
RF6205 S --- RF6205S-SR 34.9 37.1
