Cadena transportadora con rodillos superiores

製品写真
  • Según las especificaciones de cada cadena transportadora, se fija un rodillo superior en la parte superior de la cadena, a media altura, y este rodillo superior transporta directamente las mercancías transportadas.
  • Los rodillos superiores también pueden fabricarse con plástico de ingeniería o con rodillos de apoyo.
  • *No se pueden utilizar piñones estándar. Se requiere un piñón especial; póngase en contacto con nosotros para obtener más información.

*Considere también el "eslabón con cierre de tornillo un enlace de conexión que facilita cortar y conectar y la unión.

バナー画像

Catálogos y manuales de instrucciones

Objetivo

  • - Cuando la cadena está funcionando de forma continua y los artículos transportados se acumulan o se detienen temporalmente en el tope de la cinta transportadora.

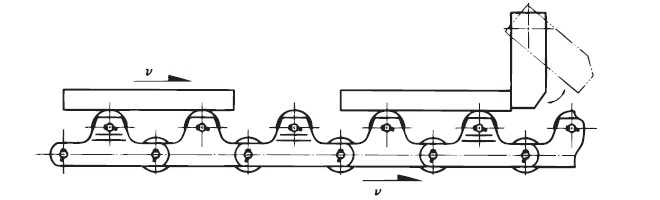

  • - Cuando el transporte y el trabajo de parada se realizan simultáneamente en la misma cadena.
    同一チェーン上での輸送、停止作業を同時に行う時。

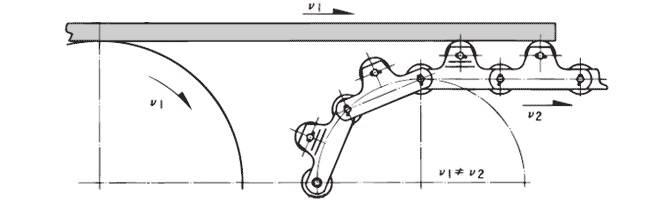

  • Reduce el impacto al transferir el material a una cinta transportadora.
    コンベヤ移載時の衝撃緩和

Lista de productos

※Haz clic para ver información detallada

carga máxima admisible es un valor calculado según nuestros estándares de diseño y corresponde a la resistencia calculada. Salvo que se indique lo contrario, se utiliza carga máxima admisible al seleccionar cadena transportadora de gran tamaño.
Este valor varía según el fabricante y no es un valor garantizado.

*Por favor, póngase en contacto con nosotros para conocer la resistencia a la tracción media.

Paso métrico

Tamaño Tipo de
rodillo		 Paso Rodillo
Diámetro exterior		 enlace interno
Ancho interior		 Rodillo superior
Diámetro exterior
75mm 100mm 150mm 152.4mm 200mm Φmm mm Φmm
RF03 R RF03075R-TR RF03100R-TR --- --- --- 31.8 16.1 40
RF05 R --- RF05100R-TR RF05150R-TR --- --- 40 22 40
RF08 R --- --- RF08150R-TR --- --- 44.5 27 40
RF10 R --- --- RF10150R-TR --- --- 50.8 30 50.8
RF6205 R --- --- --- RF6205R-TR --- 57.2 37.1 57.2
RF12 R --- --- --- --- RF12200R-TR 65 37.1 65
RF17 R --- --- --- --- RF17200R-TR 80 51.4 80
*Es posible que podamos producir presentaciones distintas a las que se mencionan anteriormente. Contáctenos. Volver al inicio de la página.
