Cadena Double Plus
- Esta cadena de flujo libre tiene una estructura única que combina rodillos de diámetro pequeño y grande, lo que permite un transporte de alta velocidad a 2,5 veces la velocidad de la cadena.
- La velocidad de la cadena es baja, lo que permite una acumulación silenciosa.
- Puede elegir la combinación de cuerpo de cadena (4 tipos) y rodillos (7 tipos) que mejor se adapte a su aplicación.
- La gama también incluye una tapa a presión que evita que las piezas caigan dentro del marco.
- También disponemos de una amplia gama de accesorios.
- *Las formas de las placas son diferentes para cadena Double Plus y cadena Double Plus con tapas a presión.
Tenga en cuenta que las cubiertas de presión no se pueden instalar en cadena Double Plus existentes.
Principio de cadena Double Plus
A continuación se detalla el principio del flujo libre a velocidad 2,5x.
combinación de cuerpo de cadena y rodillo
La combinación de cuerpo de cadena y rodillos se puede seleccionar según la aplicación. Consulte las especificaciones de los rodillos para cada aplicación a continuación.

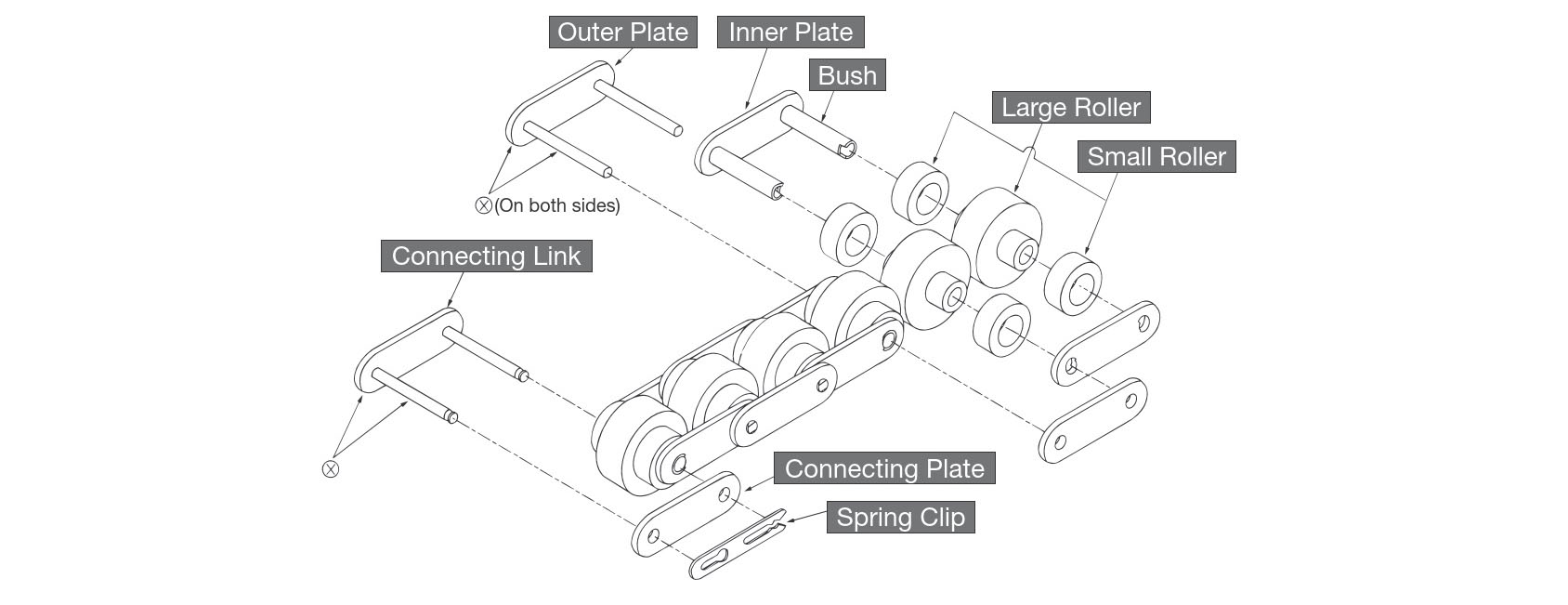

Estructura
Sin tapa a presión
[Haga clic para ampliar]
- *La marca "x" indica ajuste a presión. Las demás piezas tienen ajuste deslizante.
- ・Especificaciones Lambda
Los bujes están fabricados con un material sinterizado especial impregnado de aceite.
El casquillo se ajusta a presión en la placa interior.
Los pasadores tienen un baño especial de níquel.
Las placas interior y exterior están acabado de óxido negro.
Con tapa a presión
[Haga clic para ampliar]
- ・La marca X indica ajuste a presión. Las demás piezas tienen ajuste deslizante.
- ・Para el tipo de cubierta a presión, solo la forma de la placa de la pieza de montaje de la cubierta a presión difiere de la cadena Double Plus que se muestra en la figura anterior.
- - La tapa a presión se puede colocar y quitar.
- ・Para la especificación Lambda, consulte la explicación del diagrama de estructura sin la tapa a presión.
Incluye funda Snap Cover
- - Se proporciona una cubierta de plástico técnico gris claro con cierre a presión para cubrir los huecos entre los rodillos de gran diámetro y entre los rodillos de pequeño diámetro.
Evita que los pernos, tuercas, etc. se atasquen o se caigan.
Acerca de cada especificación
- ・Especificación estándar (sin tapa a presión/con tapa a presión)
Serie Estándar es de acero y se pueden combinar rodillos (7 tipos) para adaptarse a la aplicación. (VRPUA y VRPUB solo son RF2030). - ・Especificaciones Lambda (sin tapa a presión / con tapa a presión)
La especificación Lambda utiliza casquillo especial impregnado en aceite, lo que permite un uso prolongado sin lubricación. - • Especificación HCP (sin tapa a presión/con tapa a presión)
El cuerpo de la cadena con especificación HCP está cromado duro y los rodillos están fabricados en plástico de ingeniería, lo que la hace adecuada para su uso en salas blancas y otras aplicaciones donde la oxidación es inaceptable. - ・ Serie SS (sin tapa a presión / con tapa a presión)
Serie SS utiliza acero inoxidable para el cuerpo principal y los rodillos están hechos de plástico de ingeniería, lo que la hace resistente a la corrosión.
Aunque no es magnético, puede magnetizarse ligeramente debido a cambios en el plástico durante el procesamiento y el ensamblaje de las piezas. Si necesita un material completamente no magnético, contáctenos.
Catálogos y manuales de instrucciones
Lista de productos
*Haga clic para mostrar información detallada.
Cadena Double Plus
cadena Double Plus con tapa a presión
Al seleccionar las especificaciones de la rueda dentada
Es necesario seleccionar una especificación de piñón que corresponda al entorno operativo del cliente y a las especificaciones de la cadena.
Para cadena Double Plus, utilice piñones diseñados específicamente para cadena Double Plus.
Consulte la tabla de compatibilidad de cadenas y piñones aquí.
