Piezas de soporte del marco Extremo del tubo roscado
- Extremo de tubo roscado
- Insertar en un tubo y combinar con un pie universal para usarlo como pata para el bastidor de la cinta transportadora.
-
Objetivo
Insértelo en un tubo, combínelo con un pie universal y utilícelo como pata para el bastidor de la cinta transportadora.
-
Imagen de uso
[Haga clic para ampliar]
Ejemplo de instalación de extremo de tubo roscado
[Haga clic para ampliar]
Para obtener una lista de las piezas de soporte del bastidor y las combinaciones de piezas aplicables para cada tubería, consulte la tabla de combinaciones de piezas aplicables por tamaño de tubería a continuación.
Combinaciones de piezas aplicables según el tamaño de la tubería
Características

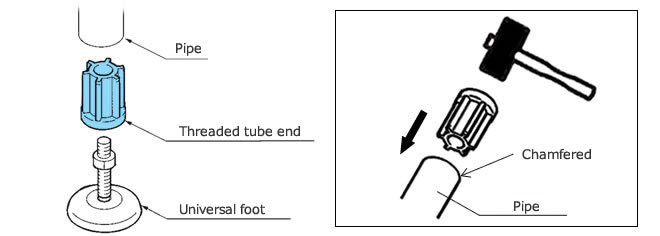

Fácil de instalar
- - Se puede instalar simplemente introduciéndolo a martillazos en el tubo achaflanado.
No requiere soldadura, lo que la convierte en una pieza segura y fácil de usar. - -Incluso si necesitas hacer un soporte rápidamente, puedes hacerlo utilizando tuberías disponibles comercialmente.
Nota: Por favor, prepare un tubo con un espesor de 1,65 mm.

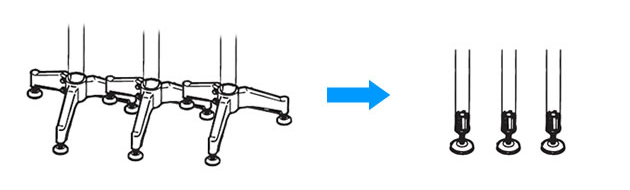

Compacto y de bajo costo
Es ideal para soportar transportadores ligeros y estructuras con múltiples patas, como los transportadores múltiples hebras. Además, es más económico que una base de soporte.
Extremos de tubo roscados
| Número de modelo | TP-C14767T-SRB | TP-C14791T-SRB |
|---|---|---|
| tipo | - | |
| Diámetro nominal de la tubería en mm | Φ48.6 | Φ60.5 |
| Diámetro exterior de la tubería en mm | 1½ | 2 |
| Tamaño del perno | - | |
| forma | |
|
| Material del cuerpo | poliamida reforzada | |
| Color exterior de la carrocería | negro | |
| Materiales para pernos, tuercas y arandelas | - | |
| Material del perno | - | |
| Material de arbusto | Latón + niquelado | |
| Material de nuez | - | |
| Material para pernos y tuercas de pie | - | |
| Material de almohadilla de goma antideslizante | - | |
| color exterior de la almohadilla de goma antideslizante | - | |
| Producto equivalente a MB | MB180-63081-SRB | MB180-65154-SRB |
