Guía de productos Guía de piezas Pasadores/Pasadores de sujeción/Pasadores de soporte

製品詳細情報へ
  • pasadores guía/pasadores de sujeción/pasadores de soporte
  • Utilizar junto con canal guía y soportes para guías para fijar las guías.

  • Objetivo

    Pasador guía:
    Este es un pasador específico para TP-C13006NVT-GRC (abrazadera canal guía).

    Pasador de sujeción:
    El lado fijo es de tipo rosca macho.
    Utilícese junto con las abrazaderas y soportes de guía canal guía.

    Pasador de soporte:
    El lado fijo es de tipo rosca hembra.
    Utilícese junto con las abrazaderas y soportes de guía canal guía.

  • Imagen de uso

    pasadores guía/pasadores de sujeción/pasadores de soporte

    [Haga clic para ampliar]

    pasadores guía/pasadores de sujeción/pasadores de soporte

    [Haga clic para ampliar]

Para obtener una lista de las piezas y combinaciones de la guía de productos, consulte la lista de combinaciones de piezas de la guía de productos a continuación.

Guía del producto Lista de combinaciones de piezas

Ejemplos de pasadores guía/pasadores de sujeción/pasadores de soporte

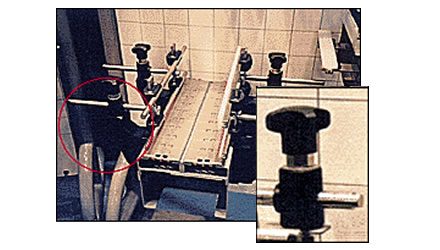

Ejemplo de adopción 1

採用例写真

Puntos clave y beneficios de la contratación

  • ・También se puede utilizar con canal guía de otras marcas
  • Se puede instalar tanto en el lateral como en la parte inferior.
  • Fácil de ajustar hacia arriba y hacia abajo

Ejemplo de adopción 2

採用例写真

Puntos clave y beneficios de la contratación

  • - Puede utilizarse eficazmente en el lateral de una cinta transportadora.

Ejemplo de adopción 3

採用例写真

Puntos clave y beneficios de la contratación

  • -Canal guía se puede ajustar hacia adelante y hacia atrás.
  • -Si se utiliza en combinación con un espaciador, también se pueden ajustar la altura y el ancho.

Ejemplo de adopción 4

採用例写真

Puntos clave y beneficios de la contratación

  • - La guía se puede ajustar cuando se utiliza junto con un soporte guía.
  • El soporte guía se instala orientado hacia abajo, lo que permite ajustar la guía sin abrir la tapa.

Lista de pasadores guía/pasadores de sujeción/pasadores de soporte

pasador guía

Número de modelo TP-C14-100T-GP TP-C14-200T-GP
tipo -
Número de modelo de cabezal ajustable aplicable -
Diámetro del pasador en mm Φ13.5
forma
Material acero inoxidable
Material de la cabeza -
color exterior de la cabeza -
Materiales distintos de la cabeza -
Material del cuerpo -
Color exterior de la carrocería -
Material elemental -
Material de la placa -
color exterior de la placa -
Material de la arandela -
Producto equivalente a MB MB14-100-GP MB14-200-GP

pasador de sujeción

Número de modelo TP-C12-100T-CP TP-C12-200T-CP TP-C14-100T-CP TP-C14-200T-CP TP-C16-100T-CP TP-C16-200T-CP
tipo -
Número de modelo de cabezal ajustable aplicable -
Diámetro del pasador en mm Φ12 Φ14 Φ16
forma
Material acero inoxidable
Material de la cabeza -
color exterior de la cabeza -
Materiales distintos de la cabeza -
Material del cuerpo -
Color exterior de la carrocería -
Material elemental -
Material de la placa -
color exterior de la placa -
Material de la arandela -
Producto equivalente a MB MB12-100-CP MB12-200-CP MB14-100-CP MB14-200-CP MB16-100-CP MB16-200-CP

pasador de soporte

Número de modelo TP-C12-100T-BP TP-C12-200T-BP TP-C14-100T-BP TP-C14-200T-BP TP-C16-100T-BP TP-C16-200T-BP
tipo -
Número de modelo de cabezal ajustable aplicable -
Diámetro del pasador en mm Φ12 Φ14 Φ16
forma
Material acero inoxidable
Material de la cabeza -
color exterior de la cabeza -
Materiales distintos de la cabeza -
Material del cuerpo -
Color exterior de la carrocería -
Material elemental -
Material de la placa -
color exterior de la placa -
Material de la arandela -
Producto equivalente a MB MB12-100-BP MB12-200-BP MB14-100-BP MB14-200-BP MB16-100-BP MB16-200-BP
