Power-Lock Serie AD-N
- Transmisión de par de gran capacidad.
- -Tiene una capacidad de par de transmisión de 1,5 a 3 veces mayor que la serie AS.
- * Incluye función de centrado. No requiere el engorroso procesamiento por pasos del jefe.
- * El jefe no se mueve durante el montaje.
- *El montaje y desmontaje requieren un trabajo cuidadoso. Consulte el vídeo para obtener más detalles.
Paquete estándar
- • Tiene el mismo diámetro interior y exterior que la serie AS, lo que facilita la sustitución de varias unidades de la serie AS.
- ・Tsubaki es la única empresa que ofrece una gama a partir de Φ19. Déjenos a nosotros la transmisión de un par elevado en ejes de pequeño diámetro.
- Diámetro de eje aplicable: Φ19 a Φ300
- トルク範囲：382～429000N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6
Especificaciones del niquelado químico
- - El cuerpo principal está niquelado electrolíticamente, por lo que no se desprende.
- - Los pernos de apriete han recibido un tratamiento superficial especial que proporciona lubricación, por lo que no es necesario aplicar aceite durante el montaje.
- ・Las dimensiones y el par de transmisión son los mismos que las especificaciones estándar AD-N. No hay reducción de par.
- - Adecuado para aplicaciones que requieren un par de apriete elevado, como la fijación de los ejes de las ruedas de los carros en salas blancas.
- Diámetro de eje aplicable: Φ50 a Φ100
- トルク範囲：4210～26500N・m
- Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
- Rugosidad superficial aplicable: Ra1.6

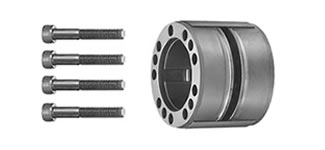

Estructura

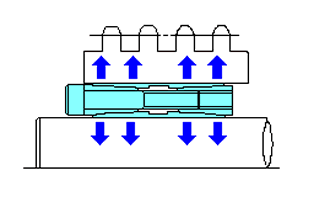

Doble conicidad
- La serie AD-N tiene una estructura integrada, a excepción de los pernos, y los clientes no pueden retirar nada más que los pernos.
Los agujeros que no tienen pernos insertados en el momento del envío son agujeros roscados.
Instrucciones de manejo
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| PL | 019 | X | 047 | AD-N | - | KP |
| ｜ Diámetro del eje |
｜ Diámetro exterior |
｜ Nombre de la serie |
｜ especificación |
|||
| Ninguna: Especificación estándar KP: Niquelado químico |
||||||
Lista de productos
*Haga clic para mostrar información detallada.
| Especificaciones del niquelado químico |
|---|
| PL050X080AD-N-KP |
| PL055X085AD-N-KP |
| PL060X090AD-N-KP |
| PL065X095AD-N-KP |
| PL070X110AD-N-KP |
| PL075X115AD-N-KP |
| PL080X120AD-N-KP |
| PL085X125AD-N-KP |
| PL090X130AD-N-KP |
| PL095X135AD-N-KP |
| PL100X145AD-N-KP |
