Cilindro de Potencia serie U

Fotos del producto
  • Se trata de un cilindro eléctrico compacto y ligero con una fuerza de empuje nominal de más de 6 toneladas.
  • Cilindro de Potencia ha logrado lograr un tamaño más pequeño, un peso más ligero y una mejor relación costo-beneficio manteniendo la misma capacidad que la serie T convencional.
  • • Empuje nominal: de 58,8 a 490 kN
  • ・Velocidad nominal: de 6,5 a 52 mm/s

Características

Imagen de banner

  • ・Ligero y compacto

    Gracias al nuevo husillo de bolas de alto rendimiento y a los cojinetes reforzados, hemos logrado reducir la longitud total hasta en un 10 % y la masa hasta en un 35 % en comparación con el modelo anterior (serie T). Su tamaño compacto y su peso ligero facilitan la sustitución de los cilindros hidráulicos.

  • ・Una completa gama de productos

    El empuje nominal del modelo se ha ampliado a 50 toneladas, lo que facilita la sustitución de cilindros hidráulicos con diámetros de orificio de Φ250 mm.

  • ・Mejora del rendimiento en costes

    Además de lograr reducciones de costes en comparación con los productos convencionales al fabricar piezas más pequeñas y ligeras, Cilindro de Potencia es de accionamiento eléctrico, lo que significa que ahorra más energía que los tipos hidráulicos y reduce significativamente el consumo de energía.

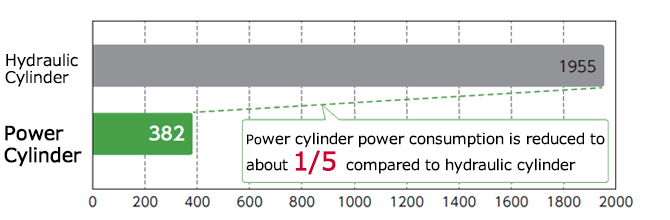

    [Comparación del consumo de energía con cilindros hidráulicos]

    Consumo anual de energía por unidad (kWh/año)

    Consumo anual de energía por unidad

Cálculo sencillo del empuje del cilindro hidráulico
(La fórmula para convertir la salida del cilindro hidráulico en empuje aproximado Cilindro de Potencia se proporciona a continuación.)

Cómo utilizar cada tipo (dispositivo de protección) y su estructura

Existen dos tipos, cada uno con un mecanismo de seguridad diferente.

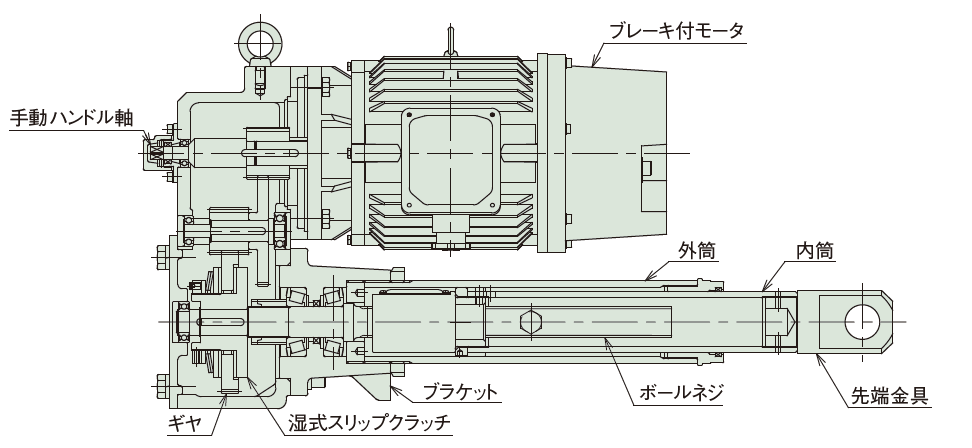

  • ・Tipo B (con embrague antirrebote húmedo)

    En el extremo del eje helicoidal de la sección reductora se incorpora un embrague de deslizamiento húmedo.

    El revestimiento especial proporciona protección en caso de sobrecarga.

    El forro especial proporciona protección incluso durante la sobreimpulso.

    Diagrama estructural

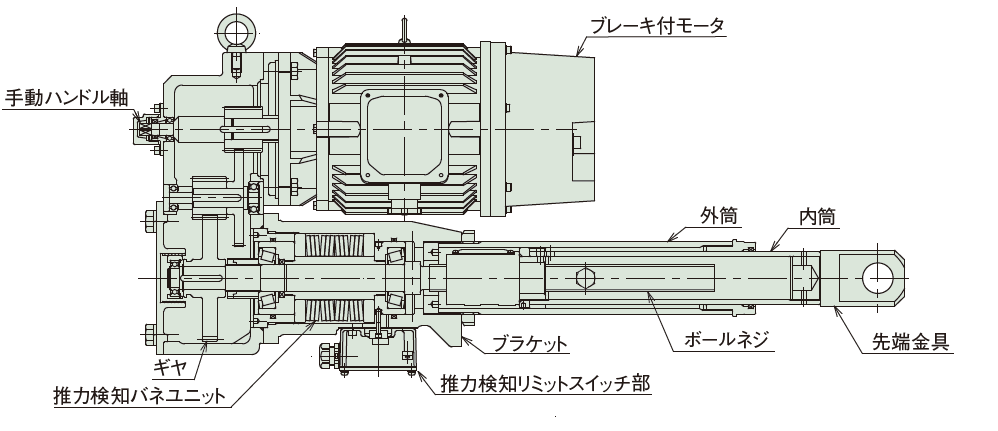

  • • Tipo C (con mecanismo de detección de empuje)

    En el soporte se encuentra integrada una unidad de resorte de detección de empuje.

    Es eficaz cuando se requiere una señal eléctrica para parada por empuje (tracción) o sobrecarga.

    También se emite una señal eléctrica si se produce una sobrecarga en el lado de la carga mientras el motor está parado o si se excede la carrera.

    *En particular, cuando se somete a un impacto, el resorte incorporado se deformará y absorberá la carga del impacto.

    Diagrama estructural

    *El mecanismo de detección de empuje de 50 toneladas no debe utilizarse para paradas de empuje (tracción) normales. Úselo como dispositivo de seguridad.

Lista de modelos estándar

Número de modelo empuje nominal
norte
{kgf}		 Velocidad nominal
50/60 Hz
mm/s		 Capacidad del motor
kW		 Recorrido de la varilla
por revolución del eje manual
mm		 fuerza de rotación de la varilla
Nuevo Méjico
{kgf・m}		 Accidente cerebrovascular con nombre
mm
LPUB6000
LPUC6000		 S 58.8k
{6000}		 6.5/7.8 0.75 1.0 124
{12.7}		 500, 1000
*1500
L 18/22 1.5 0.7
M 26/31 2.2 1.0
H 42/50 3.7 1.7
LPUB8000
LPUC8000		 S 78.4k
{8000}		 10/12 1.5 1.2 166
{17.0}		 500, 1000,
1500
L 20/24 2.2 0.8
M 30/36 3.7 1.2
H 43/52 5.5 1.7
LPUB12000
LPUC12000		 L 117k
{12000}		 10/12 2.2 1.2 333
{34.0}		 500, 1000,
1500, *2000
M 18/22 3.7 2.2
H 30/36 5.5 1.2
LPUB16000
LPUC16000		 L 156k
{16000}		 14.5/17.5 3.7 1.7 444
{45.3}		 500, 1000,
1500, 2000
M 20/24 5.5 2.3
H 30/36 7.5 1.2
LPUB22000
LPUC22000		 L 215k
{22000}		 14.5/17.5 5.5 2.9 915
{93.5}		 500, 1000,
1500, 2000
M 20/24 7.5 3.2
H 30/35 11 3.5
LPUB32000
LPUC32000		 L 313k
{32000}		 10/12 5.5 2.1 1109
{113}		 500, 1000,
1500, 2000
M 15/18 7.5 2.4
H 20/24 11 2.4
LPUB50000
LPUC50000		 L 490k
{50000}		 8/10 7.5 0.3 2166
{221}		 500, 1000,
1500, 2000
M 12/14 11 0.5
H 16/19 15 0.6

*La velocidad indica el valor correspondiente a la velocidad de rotación síncrona del motor.

*El empuje nominal está limitado para las carreras marcadas con un *.

Si se reemplaza desde la serie T

Ofrecemos la "Serie U con especificación N", que se ajusta a las dimensiones de instalación de la Serie T. La especificación N mejora la distancia de recorrido prevista del husillo de bolas en más del triple en comparación con los modelos convencionales, lo que ayuda a reducir la frecuencia de sustitución del cilindro.

Ejemplo de visualización del número de modelo: LPUB6000L N 5VT1LPJ-TK

*N: Especificación N (reemplazo para la serie T) *Agregue "-TK" al final.

*Los modelos aplicables a la especificación N son los tamaños 6000, 8000, 12000 y 16000.

Catálogos y manuales de instrucciones

Especificaciones del motor

capacidad 0.75kW～3.7kW 5.5kW～15kW
Modelo tipo completamente sellado con refrigeración por aire con freno tipo completamente sellado con ventilador con freno
producción Consulte la lista de modelos estándar
Número de postes 4 postes
fuente de alimentación Voltaje 200V/200V/220V
frecuencia 50Hz/60Hz/60Hz
Clasificación de tiempo Calificación de 30 minutos Calificación continua
Clase de resistencia al calor B
estructura protectora modelo exterior completamente sellado (IP55)

Haz clic aquí para ver las opciones de motor.

Ejemplo de visualización del número de modelo

LPU B 6000 L 5
｜
Nombre de la serie
Cilindro de Potencia
Serie U		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
empuje nominal
6000: 58,8 kN {6000 kgf}
8000: 78,4 kN {8000 kgf}
12000: 117kN {12000kgf}
16000: 156kN {16000kgf}
22000: 215kN {22000kgf}
32000: 313kN {32000kgf}
50000: 490kN {50000kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 ｜
Carrera nominal
5: 500 mm
10: 1000 mm
15: 1500 mm
20: 2000 mm
tipo
B: Tipo de embrague deslizante húmedo
C: Tipo de mecanismo de detección de empuje		 Velocidad nominal
S, L, M, H
Consulte la información
detallada para conocer las
velocidades reales.

■ Navegación de modelos Tsubaki

Número de modelo seleccionable:

Ver detalles del producto

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie tipo empuje nominal Velocidad nominal Ataque

LPU













tipo

B: Se incorpora un embrague antirrebote húmedo como dispositivo de protección contra sobrecargas.

C: Equipado con un mecanismo de detección de empuje.

empuje nominal

Este es el empuje nominal al que puede funcionar el motor.

Velocidad nominal

Esta es la velocidad de funcionamiento del cilindro cuando el motor gira de forma síncrona.

Consulte la información detallada para conocer los valores de velocidad de cada modelo.

Accidente cerebrovascular con nombre

Esta es la distancia de carrera de la parte operativa. El rango de fabricación varía según el empuje.

Especificaciones del motor

Z: Compatible con variador de frecuencia.

V: La tensión y frecuencia de la fuente de alimentación son 400/400/440 V, 50/60/60 Hz.

V1: La tensión y la frecuencia de la fuente de alimentación son 380 V y 50 Hz.

V2: La tensión y frecuencia de la fuente de alimentación son 380 V, 60 Hz.

V3: La tensión y frecuencia de la fuente de alimentación son 415 V, 50 Hz.

V4: La tensión y frecuencia de la fuente de alimentación son 460 V, 60 Hz.

T1: Clase de resistencia al calor F, resistente a 40 °C.

T2: Clase de resistencia al calor F, 60 °C.

T3: Clase de resistencia al calor F, 80 °C.

T4: Clase de resistencia al calor H, resistente a 80°C.

N: Cumple con la normativa CE.

N2: Especificaciones conformes a la norma UL.

N3: Especificación CCC.

D: Resistente a la presión y a prueba de explosiones.

A: Es un adaptador sin motor.

Símbolo de opción

L: Viene con dos LS de ajuste de carrera externa.

L3: Viene con 3 LS de ajuste de carrera externa.

K2: Dos microinterruptores incorporados detectan la posición del golpe.

K4: Equipada con cuatro microinterruptores incorporados que detectan la posición de la carrera.

P: Equipada con un potenciómetro que detecta la posición de la carrera.

R: Equipada con un codificador rotatorio que emite una señal de movimiento de carrera.

C: Viene con accesorios de horquilla.
No se puede instalar simultáneamente con las opciones de detección de posición K2, K4, P y R.

U: Viene con un accesorio final en forma de U.

J: Viene con fuelle de acordeón.

*Existen opciones disponibles para los siguientes voltajes.

Consulte aquí los números de modelo opcionales.

Lista de números de modelo de producto

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

Empuje nominal 58,8 kN {6000 kgf} (Número de modelo LPUB6000~/LPUC6000~)

Empuje nominal 78,4 kN {8000 kgf} (Número de modelo LPUB8000~/LPUC8000~)

Empuje nominal 117 kN {12000 kgf} (Número de modelo LPUB12000~/LPUC12000~)

Empuje nominal 156 kN {16000 kgf} (Número de modelo LPUB16000~/LPUC16000~)

Empuje nominal 215 kN {22000 kgf} (Número de modelo LPUB22000~/LPUC22000~)

Empuje nominal 313 kN {32000 kgf} (Número de modelo LPUB32000~/LPUC32000~)

Empuje nominal 490 kN {50000 kgf} (Número de modelo LPUB50000~/LPUC50000~)

velocidad ataque
mm		 embrague deslizante
húmedo		 Mecanismo de detección de empuje incluido*
L  500LPUB50000L5 LPUC50000L5
1000LPUB50000L10 LPUC50000L10
1500LPUB50000L15 LPUC50000L15
2000LPUB50000L20 LPUC50000L20
M  500LPUB50000M5 LPUC50000M5
1000LPUB50000M10 LPUC50000M10
1500LPUB50000M15 LPUC50000M15
2000LPUB50000M20 LPUC50000M20
H  500LPUB50000H5 LPUC50000H5
1000LPUB50000H10 LPUC50000H10
1500LPUB50000H15 LPUC50000H15
2000LPUB50000H20 LPUC50000H20

*LPUC50000 no se puede detener empujando (tirando).

Volver al inicio de esta página

Cálculo sencillo del empuje del cilindro hidráulico

・A continuación se proporciona la fórmula para convertir la salida del cilindro hidráulico en empuje aproximado Cilindro de Potencia.

Cálculo sencillo del empuje del cilindro hidráulico

Apoyo especial

・Disponemos de soporte especial adaptado a sus condiciones de uso.

Para solicitudes especiales, como especificaciones antirrotación, medidas antiadherentes y fuelles especiales, haga clic aquí.
