El "Cilindro de Potencia Serie U" es un cilindro eléctrico compacto y liviano con un empuje nominal de más de 6 toneladas.
(Gran empuje de 58,8 kN o más)

• ・Ligero y compacto:
  El husillo de bolas de alto rendimiento de nuevo desarrollo y los rodamientos reforzados reducen la longitud total hasta en un 10 % en comparación con el producto convencional (serie T).
  Hemos logrado reducir la masa en un 35 %. Su tamaño compacto y peso ligero facilitan la sustitución de los cilindros hidráulicos.
• ・Alineación completa:
  Se ha ampliado el empuje nominal de 50 toneladas, lo que facilita la sustitución de cilindros hidráulicos con un diámetro interior de clase Φ250 mm.
• ・Rendimiento de costos mejorado:
  Las piezas se han reducido y aligerado, lo que resulta en menores costos en comparación con los productos convencionales. Además, el sistema eléctrico es más económico que los sistemas hidráulicos.
  Tiene un gran efecto de ahorro energético y reduce significativamente el consumo de energía.

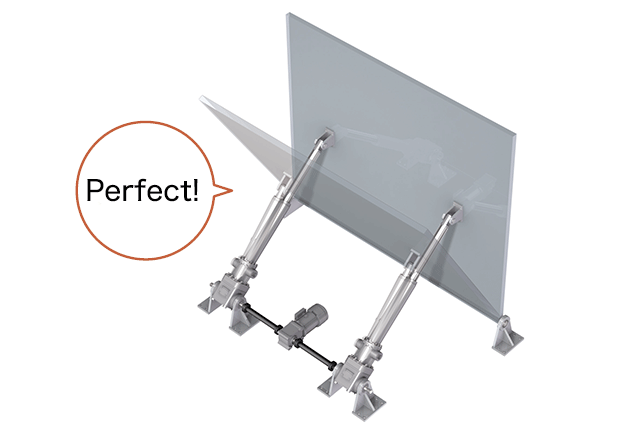

Este cilindro eléctrico puede sincronizar perfectamente varios cilindros con un solo motor. (Alto empuje de 58,8 kN o más)

• ・Soporte de alta velocidad:
  El funcionamiento a alta velocidad de hasta 150 mm/s está disponible como modelo especial.
• ·seguridad:
  Se puede incorporar un mecanismo de detección de empuje que detecta y protege contra sobrecargas. (LPUC)
• ・Construcción resistente:
  La sección operativa que soporta la carga y la sección de reducción están separadas. No se produce ninguna variación en el contacto de los dientes del engranaje debido a las fluctuaciones de la carga.
• ・Se pueden vincular varias unidades:
  Utilizando un eje de entrada con suficiente fuerza, se pueden conectar varias unidades entre sí.
• ・Operación oscilante posible:
  El eje de entrada y la sección del muñón tienen el mismo eje, por lo que pueden oscilar mientras funcionan en tándem.

Se trata de un cilindro eléctrico en la zona de empuje medio que se puede utilizar con alimentación de CA (empuje medio 39,2 kN o menos).

• - Dos mecanismos de seguridad:
  Puede elegir el tipo según el método de protección. El tipo TB incorpora un embrague deslizante húmedo. El tipo TC incorpora un interruptor de límite de detección de empuje.
• ・Amplia variación:
  Ofrecemos una amplia gama de modelos estándar para adaptarse a su aplicación, empuje y velocidad.
  El empuje está disponible desde 2,45 kN hasta 39,2 kN y la velocidad está disponible desde 9 mm/s hasta 120 mm/s.
• ・Operación confiable:
  Tiene un dispositivo de seguridad incorporado altamente confiable que funciona eficazmente contra la sobrecarga.
• - Amplia gama de opciones:
  Hay dos tipos de interruptores de límite de ajuste de carrera disponibles: externos e internos, y dos tipos de sensores de carrera disponibles: potenciómetro y codificador rotatorio.

Es ideal para el funcionamiento sincronizado de varios cilindros con un solo motor. (Empuje medio de 39,2 kN o menos).

• ·seguridad:
  Se puede incorporar un mecanismo de detección de empuje que detecta y protege contra sobrecargas. (LPTC)
• ・Construcción resistente:
  La sección operativa que soporta la carga y la sección de reducción están separadas. No se produce ninguna variación en el contacto de los dientes del engranaje debido a las fluctuaciones de la carga.
• ・Se pueden vincular varias unidades:
  Utilizando un eje de entrada con suficiente fuerza, se pueden conectar varias unidades entre sí.
• ・Operación oscilante posible:
  El eje de entrada y la sección del muñón tienen el mismo eje, por lo que pueden oscilar mientras funcionan en tándem.

La serie de gusano es un cilindro eléctrico que es ideal para reemplazar cilindros hidráulicos.

• - Se utiliza un engranaje helicoidal de alta precisión que utiliza la tecnología que Tsubaki ha cultivado durante muchos años y un tornillo de bola de alta eficiencia para lograr un gran empuje.
• ·limpio:

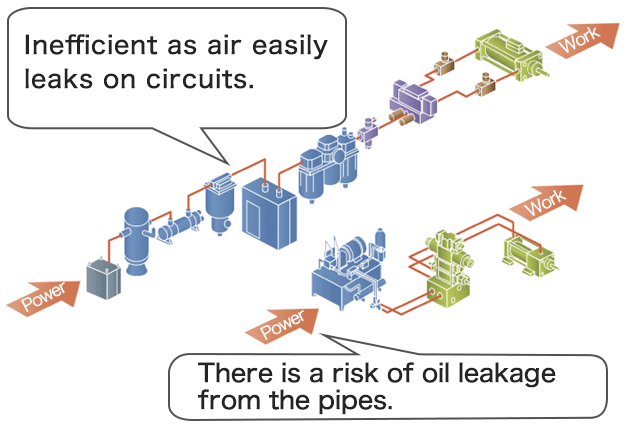

  Como no hay bombas hidráulicas ni tuberías, no hay necesidad de preocuparse por fugas de aceite de las juntas.
• Fácil de instalar:

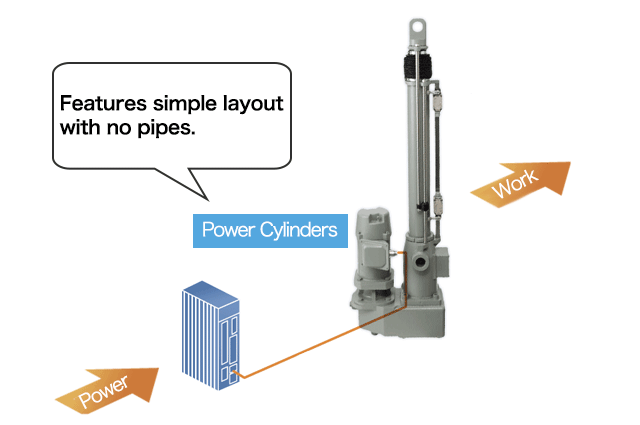

  No requiere bomba hidráulica ni tuberías. Funciona simplemente conectándolo a una fuente de alimentación trifásica.
• ・Control preciso:
  Utilizando un inversor, etc., es posible cambiar la velocidad y realizar un posicionamiento preciso.
• ·Bajo costo:
  El número de piezas se ha reducido significativamente, lo que se traduce en menores costes.
• ・Alta capacidad de carga:
  Gracias al uso de una aleación de acero especial, puede soportar cargas pesadas como un gato.

Este es un cilindro eléctrico en la zona de empuje pequeña que puede utilizarse con fuentes de alimentación de CA (corriente alterna). (Empuje de 3,00 kN o menos)

• ・Amplia variación:
  Hay 630 modelos básicos, y al añadir los modelos equipados con opciones, hay aproximadamente 9.000 modelos estándar.
• - Estable, alta eficiencia y larga vida útil:
  Al utilizar un tornillo trapezoidal concéntrico especialmente diseñado (tornillo centralizador) y un material de tuerca altamente compatible con él, hemos logrado una eficiencia estable y alta y una larga vida útil.
• -Puedes elegir el tipo de tornillo que mejor se adapte a tus necesidades:
  Básicamente, se utiliza un tornillo trapezoidal. Si desea operar a alta velocidad y frecuencia, considere usar un tornillo de bolas.
• ・Funcionamiento silencioso:
  El silencioso motor de freno de CC reduce significativamente el ruido durante el arranque y la parada.
• ・Excelente estabilidad de velocidad:
  Es posible operar a una velocidad estable sin verse afectado por las fluctuaciones de carga.

Este es un pequeño cilindro eléctrico de tipo empuje que funciona con energía CC (batería).

• ・Compacto y liviano, lo que permite un uso eficaz del espacio de instalación:
  Su diseño compacto permite la disposición del actuador y el motor en ángulo recto. El soporte de horquilla se abre en dos direcciones perpendiculares, lo que permite elegir entre cuatro direcciones de instalación para evitar interferencias con la máquina acoplada.
• ・Se puede utilizar en exteriores:
  Ideal para uso en exteriores como maquinaria agrícola y aparcamientos de varias plantas.
• - Amplia gama de opciones:
  Hay una amplia gama de opciones disponibles, incluidas unidades de detección de posición y unidades de detección de sobrecarga.

Es capaz de operar a alta velocidad y alta precisión para maximizar el rendimiento del servomotor.

• ・Maximizar el rendimiento del servomotor:
  La combinación de un tornillo de bola de alta eficiencia y un acoplamiento de disco liviano y altamente rígido maximiza el rendimiento del servomotor.
• - Consigue una alta precisión de frenado:
  Se logra una alta precisión de frenado mediante un husillo de bolas de alta precisión. La precisión de posicionamiento repetido es de ±0,02 mm y la precisión de frenado es de ±0,1 mm.
• ・Ventajas del reductor planetario de precisión:
  Al reducir el tamaño del servomotor, los dispositivos periféricos también se pueden hacer más pequeños, lo que no solo reduce los costos iniciales sino que también reduce la cantidad de energía requerida, lo que resulta en menores costos de funcionamiento.
• ・Se puede seleccionar el servomotor:
  Podemos instalar el servomotor que usted elija. Por favor, indíquenos el fabricante del servomotor o el código de montaje al solicitar un presupuesto.
• ・Logra alta velocidad y un amplio rango de empuje:
  Se puede utilizar a altas velocidades y con gran empuje.

Ideal para operaciones de dos puntos, como cilindros neumáticos. Incluye una función autónoma de detección de corriente.

• ・Autosuficiente:
  El resorte incorporado en el actuador y el CDS (Sistema de Detección de Corriente) instalado dentro de la caja de terminales presionan el
  Cuando se detiene o en el improbable caso de una sobrecarga, detecta sobrecorriente y detiene automáticamente el motor.
  Cuando se detiene, Fuerza de presión se mantiene mediante el resorte incorporado.
• ・Costos de funcionamiento reducidos y respeto al medio ambiente:
  Al ser eléctrico, consume solo electricidad durante su uso, lo que lo hace económico. No requiere el uso constante de un compresor como en los sistemas de aire, lo que permite una reducción significativa de los costos operativos.
• ・Operación de alta frecuencia y larga vida útil:
  Es posible operar a alta frecuencia hasta 15 veces por minuto. Además, el uso de un husillo de bolas proporciona una larga vida útil de 1 millón de carreras.
• ・Fácil de usar:
  Se opera simplemente conectando una fuente de alimentación trifásica. No requiere interruptor de límite para ajustar la carrera, por lo que no requiere cableado complejo. También admite largas distancias de cableado.

Esta serie es adecuada para automatizar pequeñas aplicaciones de fuerza cotidianas.
Puede servirte como brazo.

• ・La fuente de alimentación monofásica está bien
• ・Diseño de larga duración
• ・Abundantes opciones
