información del producto actuador lineal
actuador lineal de Tsubaki incluyen una línea de cilindros y gatos eléctricos que utilizan tornillos de alta calidad fabricados internamente, así como nuestros actuador de cadena Zip Zip Chain patentados.
Tanto el mecanismo de tornillo como Zip Chain aprovechan al máximo las características del producto y pueden utilizarse para una amplia gama de aplicaciones, incluyendo operaciones de alta velocidad y alta frecuencia, y operaciones que requieren alta precisión.
* Zip Chain es nuestra tecnología patentada en la que dos cadenas se entrelazan como una cremallera para formar un único pilar resistente que se puede utilizar tanto para empujar como para tirar.
Tabla de contenido
Información relacionada actuador lineal
Tipo de mecanismo de movimiento lineal
Mecanismo Zip Chain
- Alta velocidad
- Frecuencia alta
- Alta durabilidad
- compacto
Este mecanismo utiliza la tecnología patentada de Tsubaki, "Zip Chain".
Es altamente compacto y tiene la alta velocidad, alta frecuencia y durabilidad requeridas para una operación de alto tacto.
Al entrelazar dos cadenas para formar una sola varilla, es posible empujar y tirar.
Se le llamó Zip Chain porque se entrelaza como una cremallera.
(Haga clic aquí para acceder al sitio web especial para el mecanismo Zip Chain)
Mecanismo de tornillo de bola/mecanismo de tornillo trapezoidal
- Frecuencia alta
- Gran carga admisible
- Tranquilidad
Mecanismo de tornillo de bola
Este mecanismo utiliza bolas de acero colocadas entre el eje del tornillo y la tuerca para crear fricción de rodadura, lo que permite un funcionamiento altamente eficiente.
En comparación con los mecanismos de tornillo trapezoidal, es más adecuado para aplicaciones de alta velocidad y alta frecuencia, lo que lo hace ideal para líneas de montaje donde se requiere productividad.
Además, su alta eficiencia permite que la fuente de accionamiento sea más pequeña.
Dado que utilizamos tornillos de bolas de fabricación propia y altamente confiables, es posible predecir la vida útil.
Un tornillo de bolas con una distancia de avance (paso) por rotación más larga que un tornillo de bolas normal se denomina tornillo de bolas de alto avance y puede alcanzar velocidades más altas incluso con la misma velocidad de rotación de entrada que un tornillo de bolas normal.
Mecanismo de tornillo trapezoidal
Este mecanismo funciona mediante la fricción deslizante entre el eje del tornillo y la tuerca, y es adecuado para operaciones de baja velocidad y baja frecuencia, por ejemplo, para fines de mantenimiento.
Tiene una propiedad de autobloqueo que no se encuentra en los mecanismos de tornillo de bolas, lo que permite sostener una carga.
Además, su estructura sencilla lo hace económico.
Línea de productos actuador lineal de Tsubaki
| Cilindro eléctrico: Cilindro de Potencia | Gato de tornillo: Linipower Jack |
Unidad de elevación de tornillo de bolas: Linispeed Jack |
Actuador de cadena entrelazada: actuador de cadena Zip |
||
|---|---|---|---|---|---|
 |
 |
 |
 |
||
| Tipo de mecanismo | Tornillo de bola Rosca trapezoidal |
Tornillo de bola Alto contenido de plomo Tornillo de bola |
Rosca trapezoidal | Tornillo de bola | Zip Chain |
| el propósito | Empujar y tirar cargas | Empujar y tirar cargas | Retención de carga | Empujar y tirar cargas | Empujar y tirar cargas |
| Características | Motor integrado para un fácil cableado. Logrando un medio ambiente limpio |
Varios tipos de tornillos disponibles | Alta velocidad/alta frecuencia, piso bajo, larga vida útil | Alta velocidad y frecuencia que supera a otros mecanismos, Piso bajo, larga vida útil. |
|
| empuje | Máximo 490 kN | 4.90kN～980kN | 1.96kN～980kN | 15kN～50kN | 400N～2000N |
| Ataque | Máximo 2000 mm | Máximo 2000 mm | Máximo 1500 mm | Máximo 2000 mm | |
| Velocidad y frecuencia de conducción | Velocidad máxima: 333 mm/s ciclo de trabajo porcentual: 50%ED *1 |
Velocidad máxima del eje del tornillo: 50 a 120 mm/s *2 ciclo de trabajo porcentual permitida: 30%ED |
Velocidad máxima del eje del tornillo: 40 mm/s ciclo de trabajo porcentual permitida: 20%ED |
Velocidad máxima del eje del tornillo: 200 mm/s ciclo de trabajo porcentual admisible: 100%ED *3 |
Velocidad máxima: 1000 mm/s ciclo de trabajo porcentual: 100%ED |
| Ejemplo de aplicación |
Dispositivo de inclinación
Tapón |
Elevador de mesa
Laminador |
Traversa
Robot de elevación |
Apilar y desapilar
Palet |
|
- *1 tipo servo de la serie Eco
- *2 Varía según el tipo de tornillo.
- *3 Varía según las condiciones.
Lista de productos actuador lineal
Un gato de tornillo que consta de un tornillo de bolas o un tornillo trapezoidal y un engranaje helicoidal.
Un gato de tornillo es un mecanismo de movimiento lineal que convierte la rotación de un motor en fuerza de propulsión utilizando un mecanismo de tornillo y tuerca para mover un eje helicoidal hacia adelante y hacia atrás.
A diferencia de los cilindros cuyo propósito es empujar o tirar de una carga, estos cilindros se utilizan principalmente para sujetar una carga, como levantar/bajar y posicionar objetos a transportar.
Linipower Jack de Tsubaki cuenta con un mecanismo que sube y baja un tornillo mediante un engranaje helicoidal incorporado, y puede funcionar simplemente conectándolo a un motor de accionamiento.
También permite la conexión de varias unidades mediante acoplamientos y cajas reductoras de engranajes cónicos.
También ofrecemos una variedad de tipos y especificaciones, como se muestra a continuación. Podemos suministrar Linipower Jack, que "satisface las necesidades de su equipo".
- - Un tipo de tuerca móvil que no requiere la instalación de un alojamiento, ya que la tuerca se mueve hacia arriba y hacia abajo a medida que gira el tornillo.
- - Existen tres tipos de tornillos: tornillos de bolas (alta velocidad, alta frecuencia), tornillos de bolas de paso alto (velocidad ultra alta, alta frecuencia) y tornillos trapezoidales (baja velocidad, retención de carga).
- - Baja generación de polvo, ideal para salas blancas; vástago de tornillo de acero inoxidable (solo tornillos trapezoidales); rosca izquierda (solo tornillos trapezoidales) que aumenta la libertad de diseño.
JWB (tipo husillo de bolas)
Número de modelo JWB~
El JWB (tipo husillo de bolas) es un gato de tornillo que utiliza la fricción de rodadura para permitir un funcionamiento con ahorro de energía.
- -Los componentes principales son husillos de bolas de precisión y engranajes helicoidales de alta precisión.
- • Alta eficiencia:
El husillo de bolas proporciona una alta eficiencia y produce un gran empuje con una pequeña fuente de accionamiento. - ・Velocidades más altas:
En comparación con los tornillos trapezoidales, la mayor eficiencia de este tornillo permite un funcionamiento más suave a velocidades más altas. - ・Larga vida útil:
Utiliza un husillo de bolas de alta fiabilidad, lo que garantiza una larga vida útil. - *No dispone de mecanismo de autobloqueo, por lo que se requiere un freno.
Capacidad básica kN
4.90～980
Tipo de tornillo
Tornillo de bola
Carrera mm
100～2000
JWH (Tipo de tornillo de bolas de alto paso)
Número de modelo JWH~
El JWH (Tipo de tornillo de bolas de alto paso) es un gato de tornillo que utiliza un tornillo de bolas de alto avance, lo que le permite alcanzar velocidades incluso más altas (hasta 4 veces más rápido) a la misma velocidad de rotación de entrada que el tipo JWB.
- -Los componentes principales son un husillo de bolas de paso largo y un engranaje helicoidal de alta precisión.
- • Alta velocidad:
Mediante el uso de un husillo de bolas de paso alto y alta fiabilidad, la velocidad del eje del husillo se puede aumentar hasta un máximo de 7,5 m/min. - ・Bajo nivel de ruido:
Para lograr la misma velocidad que JWB (tipo husillo de bolas), se utiliza una unidad de desaceleración en la fuente de accionamiento para reducir la velocidad de rotación de entrada.
Esto permite un funcionamiento más silencioso del conector. - *No dispone de mecanismo de autobloqueo, por lo que se requiere un freno.
Capacidad básica kN
9.80～196
Tipo de tornillo
Husillo de bolas de alto paso
Carrera mm
100～2000
JWM (tipo de tornillo trapezoidal)
Número de modelo JWM~
El JWM (tipo de tornillo trapezoidal) es un gato de tornillo estándar adecuado para uso a baja velocidad y baja frecuencia.
- -Los componentes principales son un tornillo trapezoidal concéntrico y un engranaje helicoidal de alta precisión.
- Económico:
Su estructura simple y compacta lo hace económico. - ・Baja velocidad/baja frecuencia:
Gracias a las características del tornillo trapezoidal de contacto deslizante, resulta ideal para aplicaciones de baja velocidad y baja frecuencia. - • Retención de carga:
Se calcula que los tornillos trapezoidales tienen propiedades de autobloqueo y se espera que retengan la carga.
*El autobloqueo puede perder su eficacia debido a vibraciones, impactos, etc. - ・Especificaciones de los tornillos de acero inoxidable disponibles:
Para los dos modelos, JWM025 y JWM050, el eje del tornillo está estandarizado con acero inoxidable austenítico. - Especificaciones de rosca izquierda disponibles:
El sentido de giro de entrada es el mismo, pero el tornillo se mueve en sentido contrario a lo especificado para tornillos de rosca derecha.
Capacidad básica kN
1.96～980
Tipo de tornillo
Rosca trapezoidal
Carrera mm
100～2000
Consulte también los siguientes documentos para obtener información sobre cómo utilizar cada serie.
Conocimientos básicos sobre gatos de tornillo
Estructura

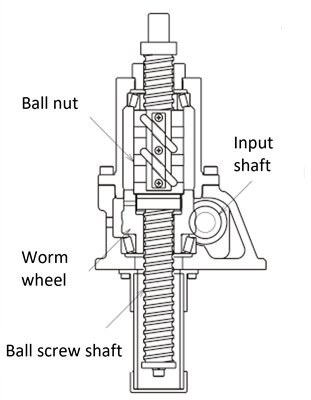

Tipo de tornillo de bola

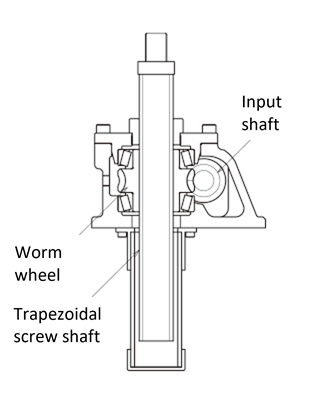

Tipo de tornillo trapezoidal
Se compone principalmente de los siguientes elementos:
- Eje de entrada:
Un eje conectado a una fuente de accionamiento, como un motor, suele tener acoplado un tornillo sin fin. El par motor se transmite a la rueda helicoidal a través de este tornillo sin fin. - Rueda helicoidal:
Recibe par motor del tornillo sin fin y aumenta el par motor mientras desacelera. - tuerca:
Está integrado con la rueda helicoidal y transmite el par amplificado por el tornillo sin fin y la rueda helicoidal al eje del tornillo (tornillo de bolas o tornillo trapezoidal). - Eje de tornillo:
El par de torsión transmitido por la tuerca se convierte en empuje lineal a través de las roscas.
