Correa Ultra PX Tipo HY
- El uso de un núcleo híbrido de vidrio y carbono ha dado como resultado una resistencia y una rigidez significativamente mayores.
- Hemos llevado al límite el rendimiento exigido a una correa, logrando una transmisión de carga aún mayor y una vida útil más prolongada.
- * Tipo HY se realizan bajo pedido.
- ＊1本単位販売とロット単位販売を併用します。
Características
- *“Ultra” alta resistencia:
Se consigue una alta capacidad de transmisión mediante el uso de un cable de núcleo híbrido hecho de carbono altamente rígido y fibra de vidrio especialmente tratada.
Tiene una capacidad de transmisión de 1,3 a 2,0 veces la de la Tipo HC Correa Ultra PX HC, lo que permite equipos más compactos y una masa reducida. - *Rigidez “ultra” alta:
El uso de cables con núcleo híbrido ha reducido la elongación bajo carga, permitiendo la transmisión de alta velocidad y alta carga.
También acelera el dispositivo al acortar significativamente el tiempo de decaimiento y reducir la amplitud máxima.
1. Resistencia “ultra” alta

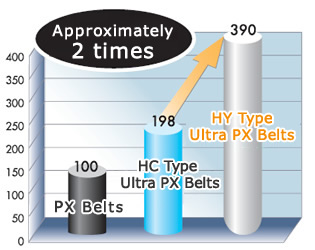

Capacidad de transmisión (comparación de índices)

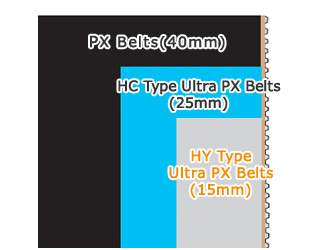

Comparación del mismo rango de capacidad de transmisión
2. Rigidez “ultra” alta

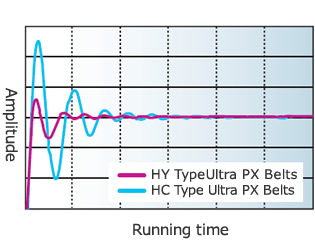

Comparación de características de atenuación

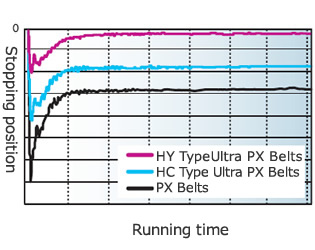

Comparación de la precisión de parada
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| BG | 600 | UP | 3M | 10 | - | HY |
| ｜ ｜ ｜ |
｜ Longitud del cinturón mm |
｜ ｜ ｜ |
｜ Tipos (paso) |
｜ Ancho de la correa mm |
｜ especificación |
|
| Correas Síncronas | P:PX UP: Ultra PX |
|||||
Lista de productos
*Haga clic para mostrar información detallada.
| Paso mm |
Número de modelo básico | Ancho de la correa en mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 10 | 15 | 25 | 40 | 60 | 80 | 100 | 120 | ||
| 3 | UP3M6-HY | ○ | ||||||||
| UP3M10-HY | ○ | |||||||||
| UP3M15-HY | ○ | |||||||||
| 5 | UP5M10-HY | ○ | ||||||||
| UP5M15-HY | ○ | |||||||||
| UP5M25-HY | ○ | |||||||||
| 8 | UP8M15-HY | ○ | ||||||||
| UP8M25-HY | ○ | |||||||||
| UP8M40-HY | ○ | |||||||||
| UP8M60-HY | ○ | |||||||||
| 14 | UP14M40-HY | ○ | ||||||||
| UP14M60-HY | ○ | |||||||||
| UP14M80-HY | ○ | |||||||||
| UP14M100-HY | ○ | |||||||||
| UP14M120-HY | ○ | |||||||||
