poleas dentadas de bloqueo tipo N
- Fácil de fijar con una sola tuerca
- Los diámetros de los orificios del eje comienzan a partir de 7 mm, lo que lo hace ideal para fijar diámetros de eje pequeños.
Características
- *Este producto se fabrica bajo pedido.
- * Regulado por RoHS2 (10 sustancias)

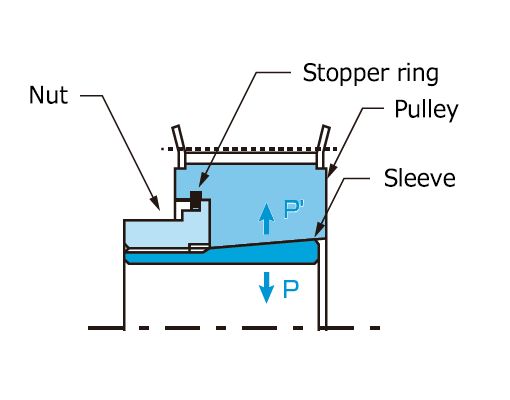

1. Principio de fijación
El diámetro interior de poleas dentadas para correas y el diámetro exterior del manguito son cónicos, y al apretar la tuerca de sujeción,
poleas dentadas para correas se mueven deslizándose sobre superficies cónicas.
En este momento, una acción de cuña genera fuerzas P y P' que presionan contra el eje y la superficie interior de la superficie cónica.
Esta fuerza P y P' genera una fuerza de fricción que sujeta firmemente poleas dentadas para correas y el eje.
*Haz clic para ampliar la ilustración
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| PT | 30 | P3M | 10 | BF | -A | - | N2 | 11 | A |
| ｜ Polea |
｜ Polea Número de dientes |
｜ Tipos (paso) |
| usar ancho de la correa mm |
｜ Polea formato (forma) |
| Material Ninguno: Acero al carbono para estructuras de máquinas *Solo P5M -A: Aleación de aluminio *Solo P3M |
｜ manga Número de fotograma |
｜ Diámetro del orificio del eje mm |
| (Solo poleas tipo BF) Tipo de montaje A: Montaje en el lado opuesto del buje B: Montaje en el lado del buje |
Lista de números de modelo de producto
Tipo de polea
| AF | Posición de montaje BF: A | Posición de montaje BF: B |
|---|---|---|
 |
 |
 |
*Haga clic en el número de modelo para mostrar información detallada.
| Paso mm |
Polea formato |
Material | Número de modelo básico | Rango de número de dientes | Ancho de la correa en mm | ||
|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | |||||
| 2 | La poleas dentadas de bloqueo tipo C admite un paso de 2 mm. | ||||||
| 3 | BF | aleación de aluminio | P3M10BF-A-N□□□ | 36T～60T | ○ | ||
| P3M15BF-A-N□□□ | ○ | ||||||
| 5 | BF | acero carbono | P5M10BF-N□□ | 22T～72T | ○ | ||
| AF | P5M15AF-N□□ | ○ | |||||
| BF | P5M15BF-N□□ | ||||||
| AF | P5M25AF-N□□ | 26T～72T | ○ | ||||
| BF | P5M25BF-N□□ | ||||||
| 8 | La poleas dentadas de bloqueo tipo S es compatible con un paso de 8 mm. | ||||||
| 14 | La poleas dentadas de bloqueo tipo S es compatible con un paso de 14 mm. | ||||||
