información del producto Accesorios cadena modular plástica

Contamos con una amplia línea de piezas periféricas para transportadores, como ruedas dentadas dedicadas, poleas guía, Riel de plastico, collarines de fijación, piezas de guía de cadena, piezas de soporte de bastidor, piezas de guía de producto y unidades de cojinetes.

Haga clic en las imágenes a continuación para ver cómo usar cada accesorio.

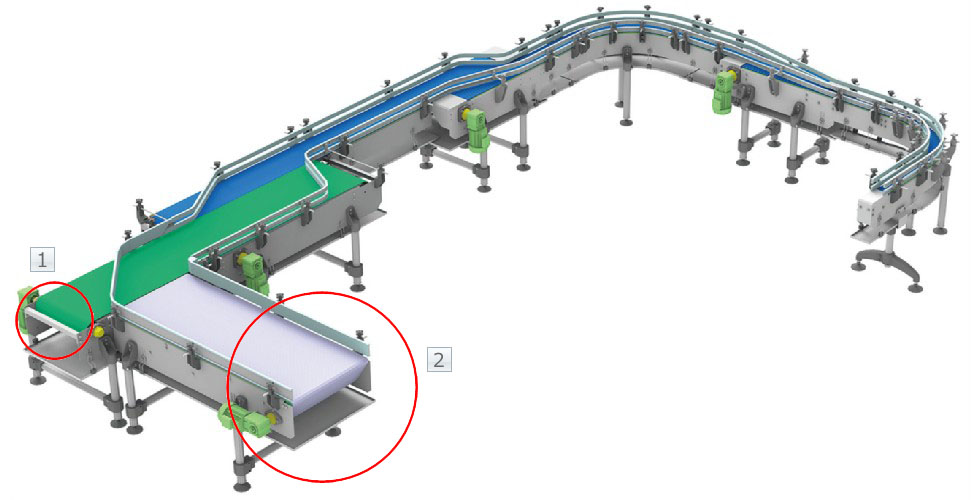

Accesorios cadena modular plástica





×
(Puedes moverlo arrastrándolo)

Piñón

  • ·Solicitud

    Este producto transmite la potencia del motor a la cadena.

    Por favor, acóplelo al eje de transmisión de la cinta transportadora antes de usarlo.

  • • Imagen de uso

    Piñón

    [Haga clic para ampliar]

A la lista

×
(Puedes moverlo arrastrándolo)

Ruedas tensoras/piñones tensores

  • ·Solicitud

    Por favor, acóplelo al eje motriz de la cinta transportadora.

A la lista

×
(Puedes moverlo arrastrándolo)

Barra nasal

  • ·Solicitud

    Al instalar una barra de tope al final de la cinta transportadora, se puede reducir el espacio muerto entre cintas.

    Ideal para transportar artículos pequeños cuando existe la preocupación de que los artículos puedan quedar atrapados entre las cintas transportadoras.

  • • Imagen de uso

    Barra nasal

    [Haga clic para ampliar]

A la lista

×
(Puedes moverlo arrastrándolo)

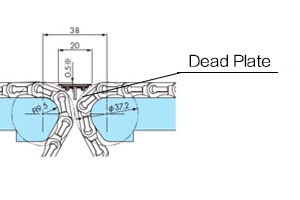

Placa muerta

  • ·Solicitud

    en línea transportadora de unión a tope con barras en los extremos permite transferencias suaves.

  • • Imagen de uso

    Placa muerta

    [Haga clic para ampliar]

A la lista

×
(Puedes moverlo arrastrándolo)

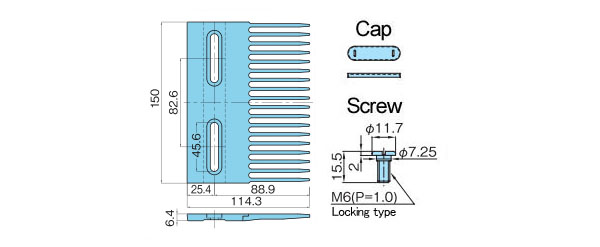

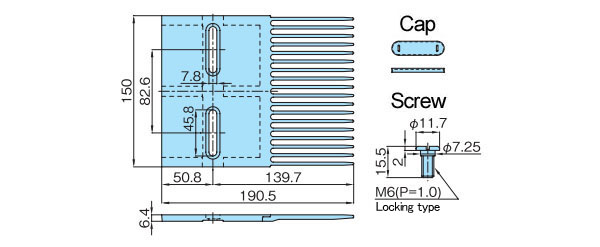

Placa de transferencia

  • ·Solicitud

    Elimina los huecos en los puntos de conexión de cadena modular plástica tipo nervadura elevada.

    Esto evita que los artículos transportados se enganchen o enreden, permitiendo traslados sin problemas.

  • • Imagen de uso

    Placa de transferencia

    [Haga clic para ampliar]

A la lista

Lista de accesorios para cadena modular plástica

número de modelo de cadenaAccesorios aplicables

número de modelo del accesoriode


*Haga clic en el número de modelo para ver información detallada. Haga clic en el dibujo dimensional para ampliarlo.

Piñón

Nombre de la serie aplicable
(Haz clic para ver la lista.
Mostrar.)		 Tipo de cadena aplicable Cadena aplicable
paso
mm		 Número de dientes
Tipo ancho Tipo molde a la anchura
WT0400　 WT0405-W - 4.5 16, 20, 24, 32, 40

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 orificio piloto
mm		 tipo
WT-S0400-16T 16 23.07 Hecho a medida
Lo procesaremos.		 Φ8 Tipo integrado
WT-S0400-20T 20 28.77
WT-S0400-24T 24 34.48
WT-S0400-32T 32 45.91
WT-S0400-40T 40 57.35

Este piñón no es resistente al calor ni a los productos químicos.
Si utiliza el producto en un entorno especial o bajo condiciones especiales, póngase en contacto con nosotros.
WT0700　 WT0705-W WT0705-M 7.5 15, 24, 32, 48




Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

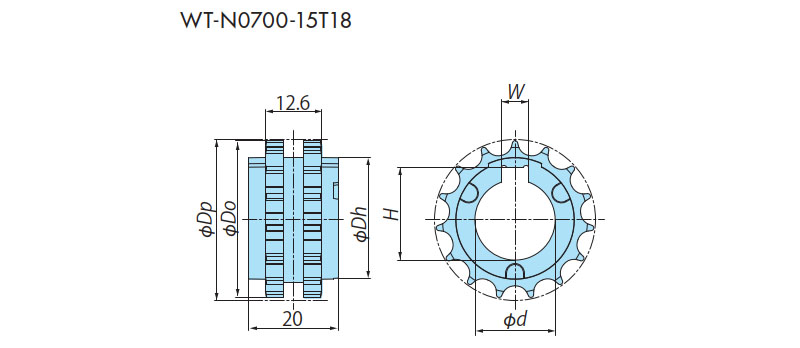

WT-N0700-15T18 15 36.07 Φ18 Tipo integrado
WT-N0700-24T■ 24 57.46 Φ20, Φ25, Φ30

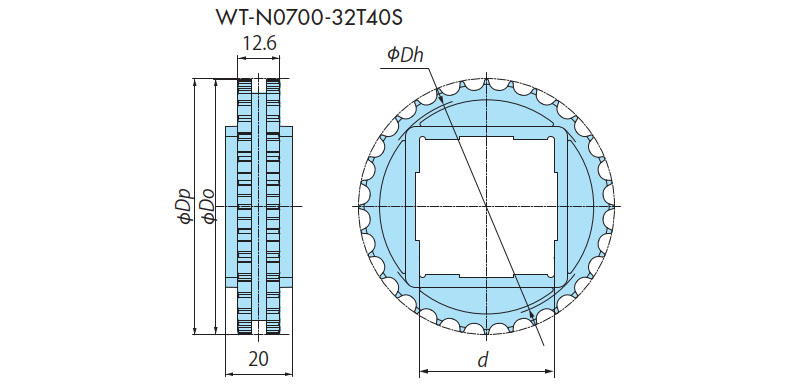

WT-N0700-32T40S 32 76.52 □40
WT-N0700-48T■ 48 114.67 Φ30, □40, Φ50
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-N0700-24T20 24 57.46 Φ20 Tipo integrado
WT-N0700-24T25 Φ25
WT-N0700-24T30 Φ30
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-N0700-48T30 48 114.67 Φ30 Tipo integrado
WT-N0700-48T40S □40
WT-N0700-48T50WK Φ50
BT4 - BTC4-M 12.7 10, 24


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

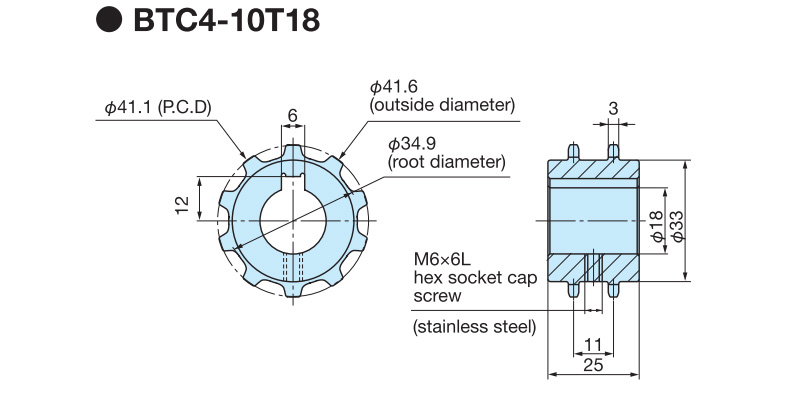

BTC4-10T18 10 41.1 Φ18 Tipo integrado

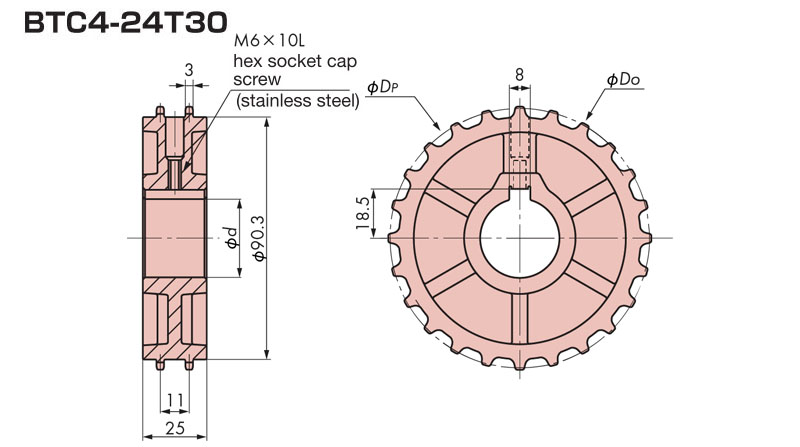

BTC4-24T30 24 97.3 Φ30
WT1300 WT1306-W - 13.1 15, 24, 28, 36



Piñón de una sola pieza (moldeado)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

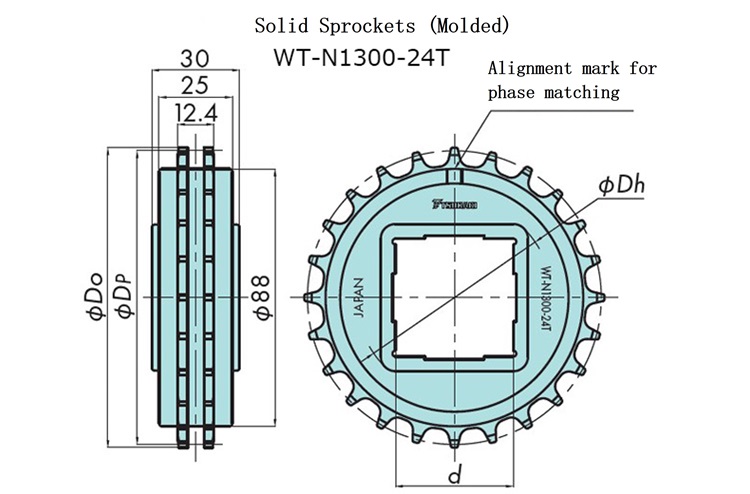

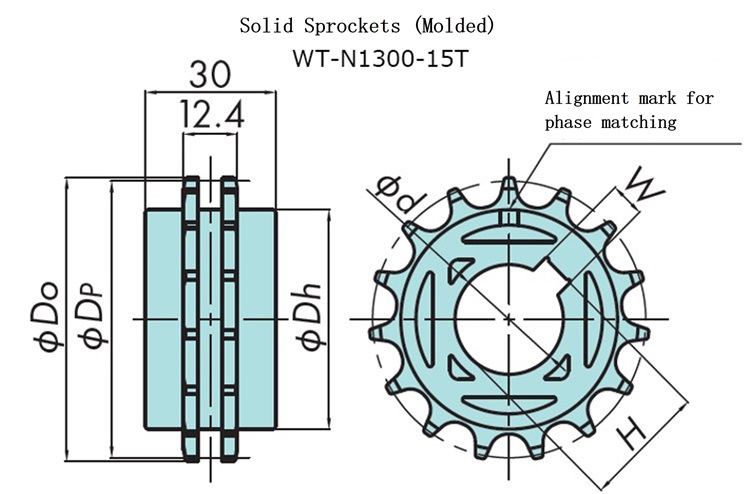

WT-N1300-15T25 15 63.01 Φ25 Tipo integrado
WT-N1300-15T25S □25
WT-N1300-24T25 24 100.36 Φ25
WT-N1300-24T30 Φ30
WT-N1300-24T40S □40
Piñón integrado (tipo mecanizado)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

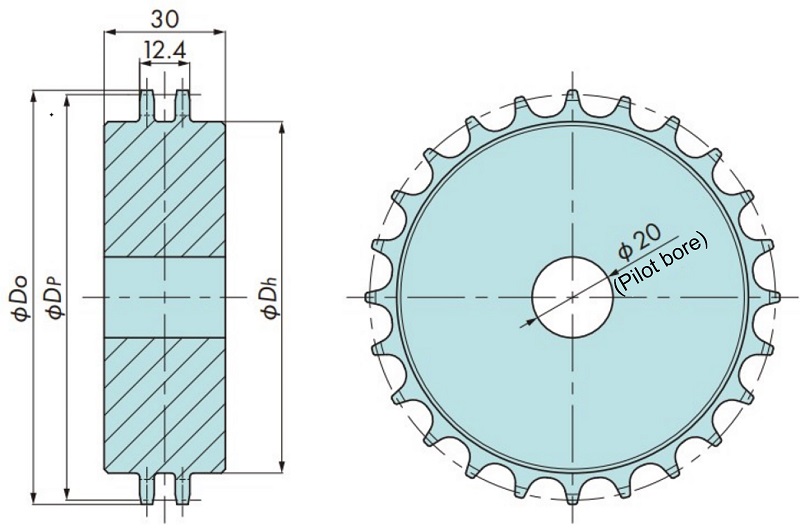

WT-S1300-24T 24 100.36 Consideraremos la producción a petición del cliente. Tipo integrado
WT-S1300-28T 28 117.00
WT-S1300-36T 36 150.31
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 12, 18, 24, 25, 27, 31, 32, 33







Piñón integrado (moldeado) (N1500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-N1500-12T30 12 57.96 Φ30 Tipo integrado
WT-N1500-18T40S 18 86.38 □40 Tipo integrado
分割形スプロケット(SW1500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW1500-24T■ 24 114.9 Φ25, Φ30, Φ35, Φ40, □40 tipo dividido
WT-SW1500-32T■ 32 153.0 □40, □50, □60
WT-SW1500-33T■ 33 157.8 □40, □65
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW1500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1500-24T25 24 114.9 Φ25 tipo dividido
WT-SW1500-24T30 Φ30
WT-SW1500-24T35 Φ35
WT-SW1500-24T40 Φ40
WT-SW1500-24T40S □40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW1500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1500-32T40S 32 153.0 □40 tipo dividido
WT-SW1500-32T50S □50
WT-SW1500-32T60S □60
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW1500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1500-33T40S 33 157.8 □40 tipo dividido
WT-SW1500-33T65S □65
Piñón integrado (S1500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 orificio piloto
mm		 tipo
WT-S1500-24T 24 114.9 Hecho a medida
Lo procesaremos.		 Φ20 Tipo integrado
WT-S1500-25T 25 119.7
WT-S1500-27T 27 129.2
WT-S1500-31T 31 148.3
WT-S1500-32T 32 153.0
WT-S1500-33T 33 157.8
WT1900　 WT1907-K - 19.05 17, 21, 24, 25


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-S1900-17T 17 104.6 Hecho a medida
Lo procesaremos.		 Tipo integrado
WT-S1900-21T 21 129.0
WT-S1900-24T 24 147.3
WT-S1900-25T 25 153.4

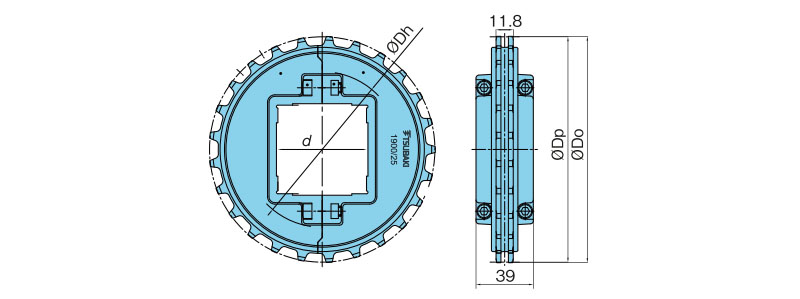

WT-SW1900-25T■ 25 153.35 Φ40, Φ60 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1900-25T40S 25 153.35 Φ40 tipo dividido
WT-SW1900-25T60S Φ60
BT6　 BTC6, BTC6RN, BTC6RN-T, BTC6-T, BTCP6, BTN6, BTO6, BTO6RN - 19.05 10, 24


Piñón de una pieza
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

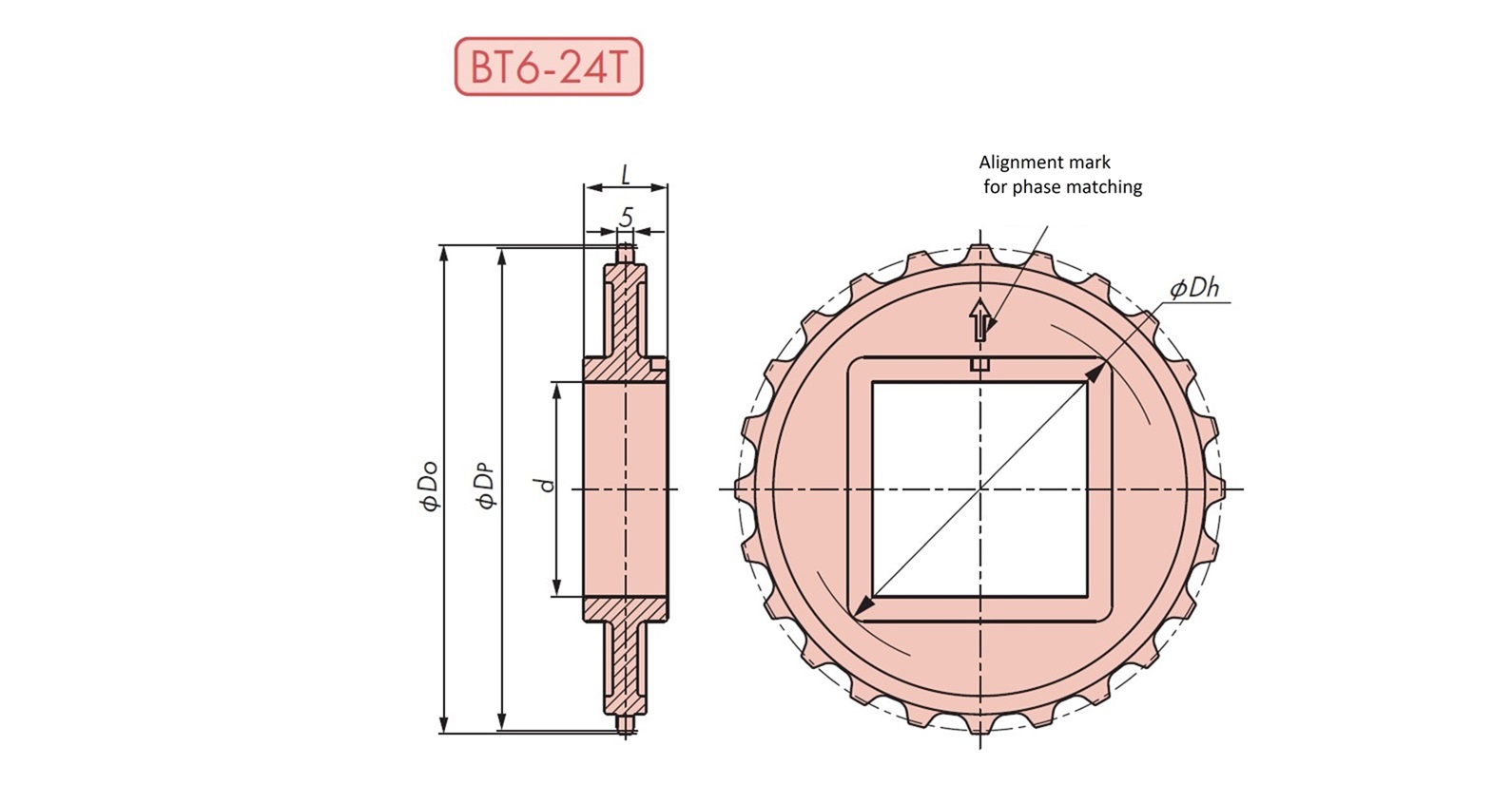

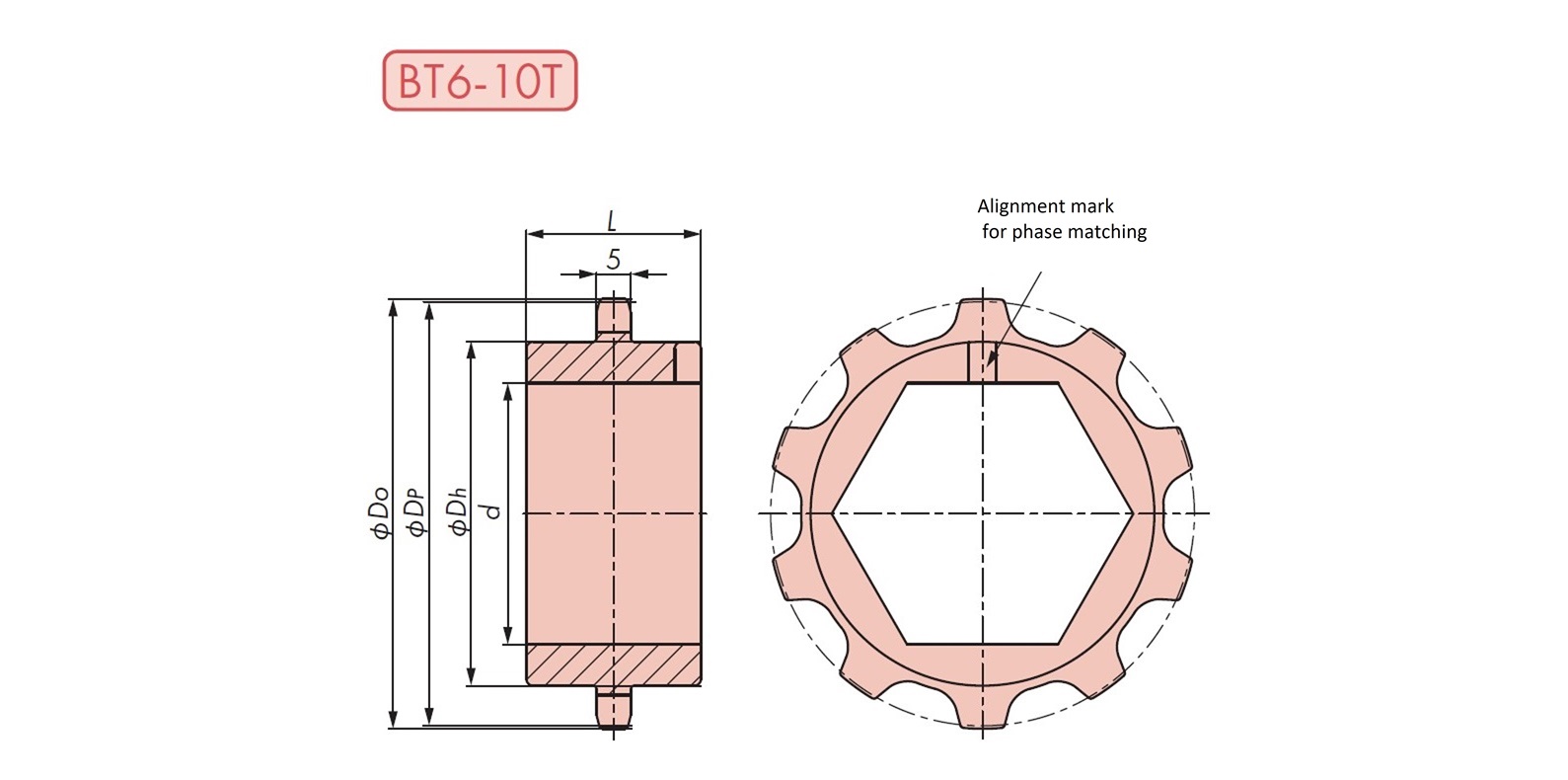

BT6-10T-38H 10 61.65 Hexagonal, ancho entre caras planas 38 Tipo integrado
BT6-24T-40S 24 145.95 □40
BT6-24T-50S □50
BT6-24T-65S □65
Especificaciones de la cadena de piñones integrada: Solo especificaciones resistentes al calor y de alta velocidad (KV150, K250).
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
BT6-KV-10T-38H 10 61.65 Hexagonal, ancho entre caras planas 38 Tipo integrado
BT6-KV-24T-50S 24 145.95 □50
BT6-KV-24T-65S □65
×
(Puedes moverlo arrastrándolo)
Número de modeloEspecificaciones de la cadena
Para KV150, KV250		Número de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BT6-24T-40S --- 24 145.95 □40 Tipo integrado
BT6-24T-50S BT6-KV-24T-50S □50
BT6-24T-65S --- □65
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18





Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW2250-16T■ 16 130.20 Φ30, Φ40, □40 tipo dividido
WT-SW2510-18T■ 18 146.27 Φ30, Φ40, □40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2250-16T30 16 130.20 Φ30 tipo dividido
WT-SW2250-16T40 Φ40

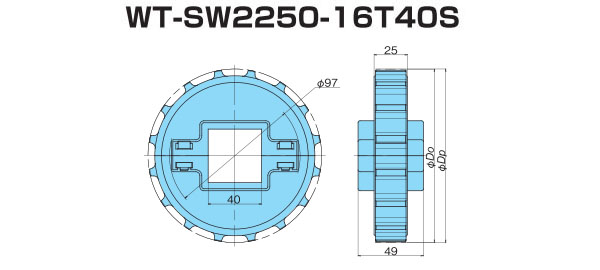

WT-SW2250-16T40S □40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

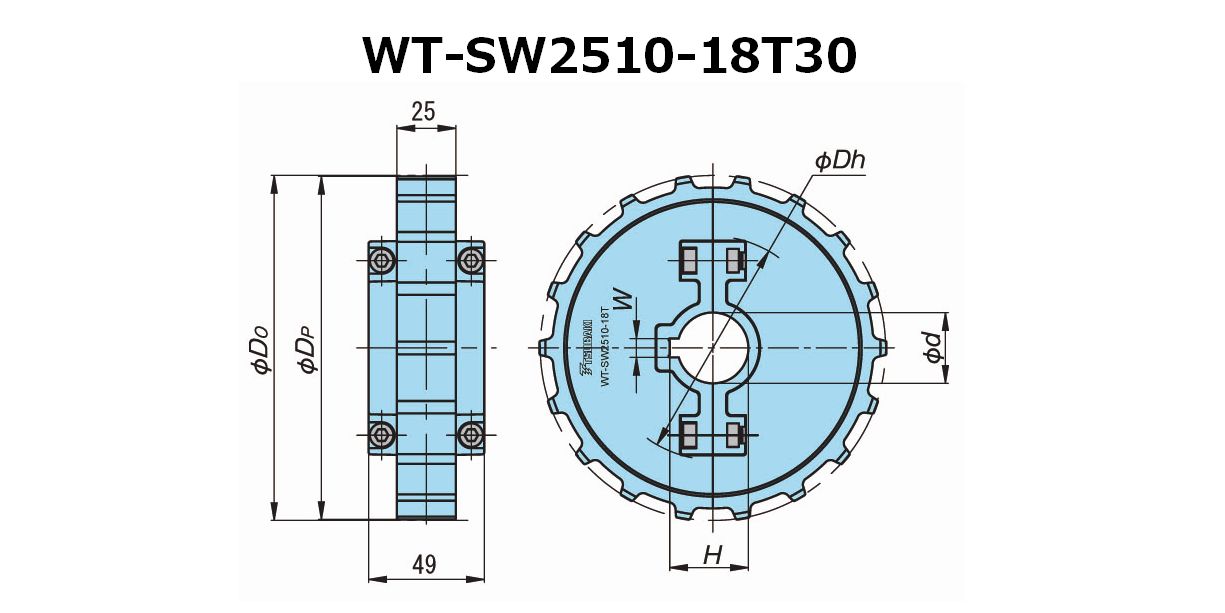

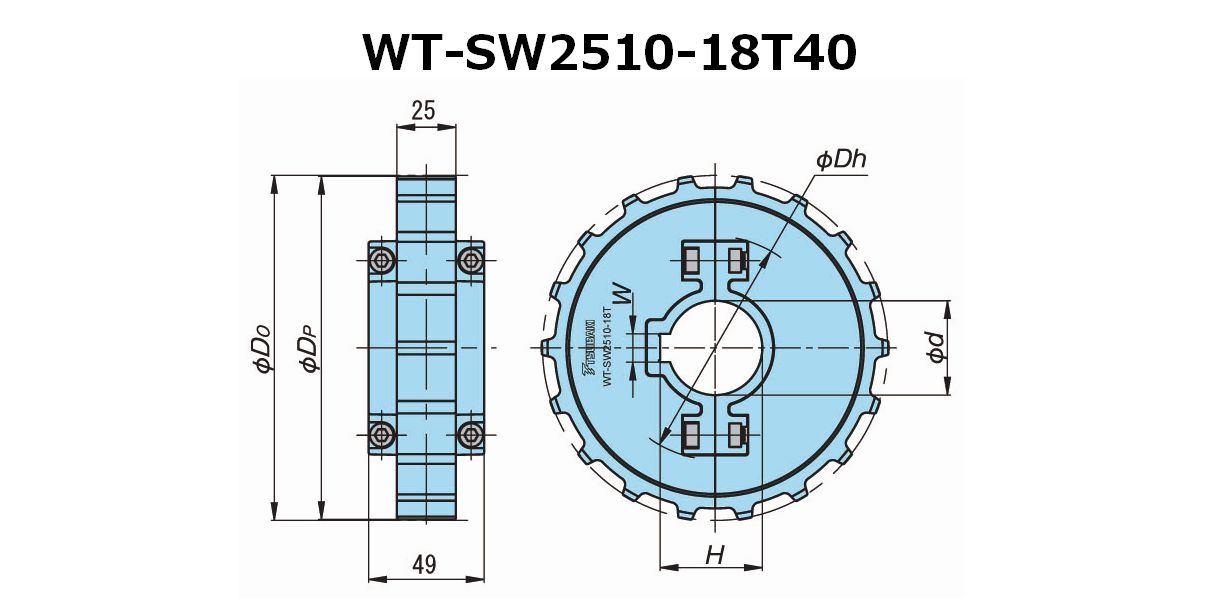

WT-SW2510-18T30 18 146.27 Φ30 tipo dividido
WT-SW2510-18T40 Φ40

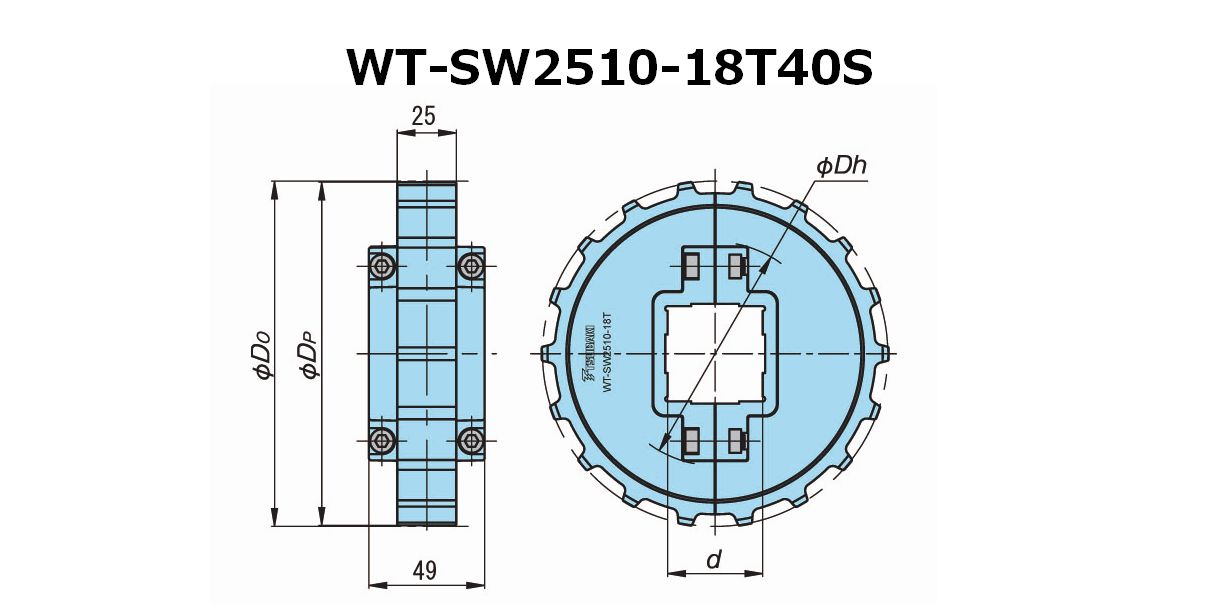

WT-SW2510-18T40S □40
WT2520　 WT2525-K, WT2525VG-K WT2525-M, WT2525VG-M 25.4 18,22



Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

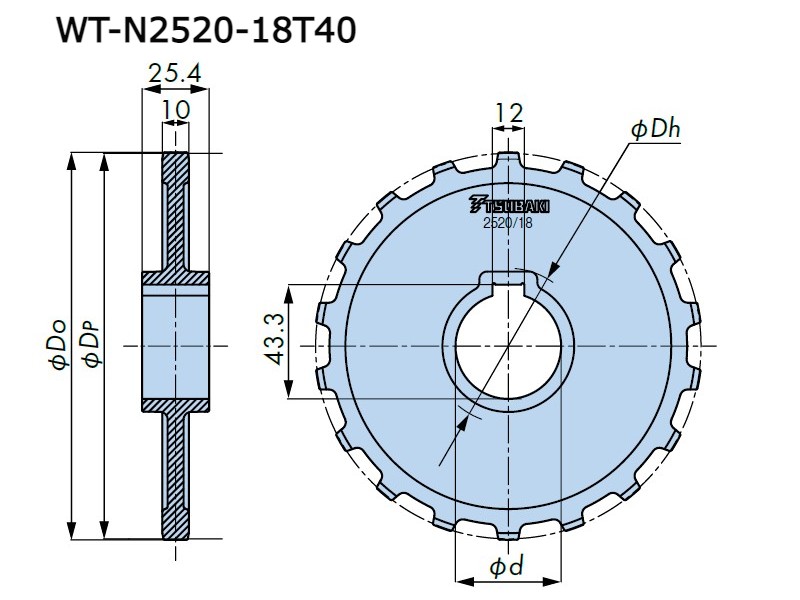

WT-N2520-18T40 18 146.27 Φ40 Tipo integrado
WT-N2520-18T■S □38.1, □40, □50.8, □60

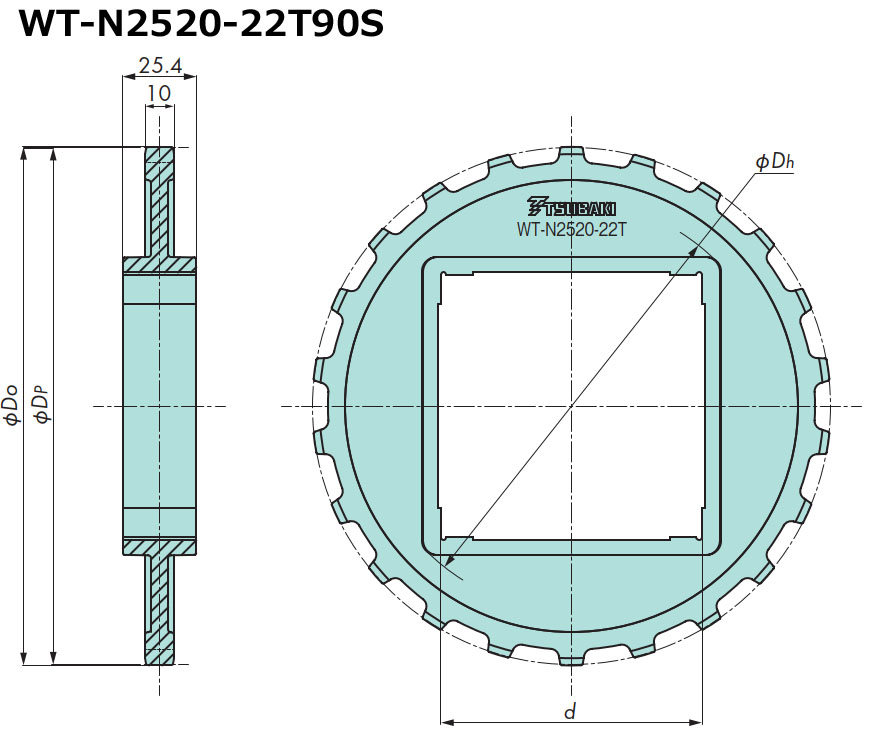

WT-N2520-22T90S 22 178.48 □90
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

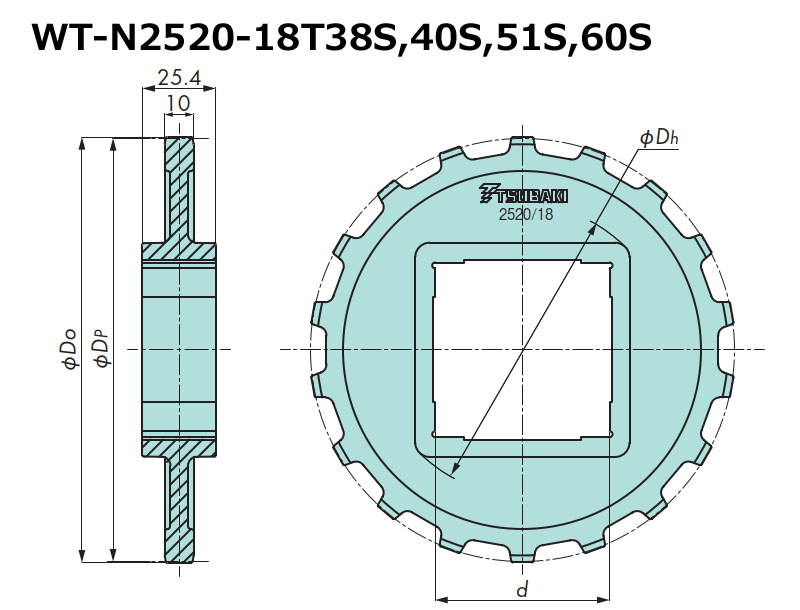

WT-N2520-18T38S 18 146.27 □38.1 Tipo integrado
WT-N2520-18T40S □40
WT-N2520-18T51S □50.8
WT-N2520-18T60S □60
WT2500/2530,BT8　 BTM8H, WT2505-K, WT2506-K BTC8H-M, BTM8H-M, WT2505G-M, WT2505-M, WT2505TOD-M, WTM2535G-M 25.4 16, 18, 21



分割形スプロケット(SW2500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW2500-16T■ 16 130.20 Φ25, Φ30, Φ35, Φ40 tipo dividido
WT-SW2500-18T■ 18 146.27 Φ25, Φ30, Φ35, Φ40
WT-SW2500-21T■ 21 170.40 Φ25, Φ30, Φ35, Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-16T25 16 130.20 Φ25 tipo dividido
WT-SW2500-16T30 Φ30
WT-SW2500-16T35 Φ35
WT-SW2500-16T40 Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-18T25 18 146.27 Φ25 tipo dividido
WT-SW2500-18T30 Φ30
WT-SW2500-18T35 Φ35
WT-SW2500-18T40 Φ40
×
(Puedes moverlo arrastrándolo)
■Piñón partido (SW2500)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2500-21T25 21 170.40 Φ25 tipo dividido
WT-SW2500-21T30 Φ30
WT-SW2500-21T35 Φ35
WT-SW2500-21T40 Φ40
Piñón integrado (S2500)
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-S2500-16T 16 130.20 Si lo solicitan, consideraremos la producción.
Responderemos a su solicitud.		 Tipo integrado
WT-S2500-18T 18 146.27
WT-S2500-21T 21 170.42
BT8　 BTC8, BTC8-A - 25.4 12, 18



Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
BT8-12T-25 12 98.14 Φ25.1 Tipo integrado
BT8-18T-■ 18 146.27 Φ25.1, □40, □50, □65
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BT8-18T-25 18 146.27 Φ25.1 Tipo integrado
BT8-18T-40S □40
BT8-18T-50S □50
BT8-18T-65S □65
BT8　 - BTC8H-M, BTM8H-M 25.4 12, 16





productos procesados con orificio para eje y chavetero
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
BT8H-12T■-CS 12 98.14 Φ25, Φ30 Tipo integrado
BT8H-16T30-CS 16 130.20 Φ30
×
(Puedes moverlo arrastrándolo)
■ Productos procesados con orificio para eje y chavetero
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BT8H-12T25-CS 12 98.14 Φ25 Tipo integrado
BT8H-12T30-CS Φ30
producto orificio piloto
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 tipo
BT8H-12T-CS 12 98.14 Φ15 Tipo integrado
BT8H-16T-CS 16 130.20

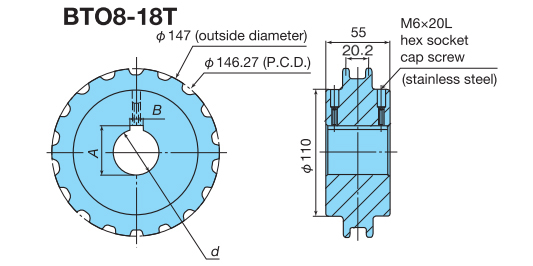

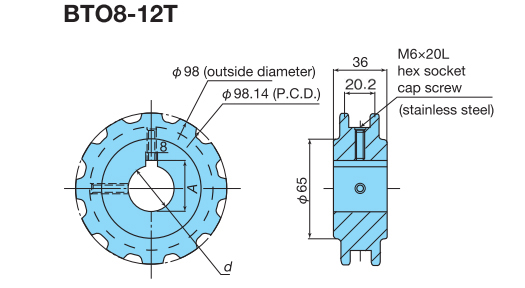

BT8　 - BTO8-M 25.4 12, 18


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
BTO8-12T■ 12 98.14 Φ25, Φ30 Tipo integrado
BTO8-18T■ 18 146.27 Φ30, Φ40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BTO8-12T25 12 98.14 Φ25 Tipo integrado
BTO8-12T30 Φ30
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
BTO8-18T30 18 146.27 Φ30 Tipo integrado
BTO8-18T40 Φ40
WT2700　 WT2705-K, WT2706-K - 27.2 9, 12, 18, 20, 28







Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-N2700-9T■ 9 79.53 Φ25, □40 Tipo integrado
WT-N2700-12T■ 12 105.09 Φ30, Φ40, □40
WT-N2700-18T■ 18 156.64 □40, □60, □65
WT-N2700-20T■ 20 173.90 □40, □60 tipo dividido
WT-N2700-28T■ 28 242.93 □40, □60
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

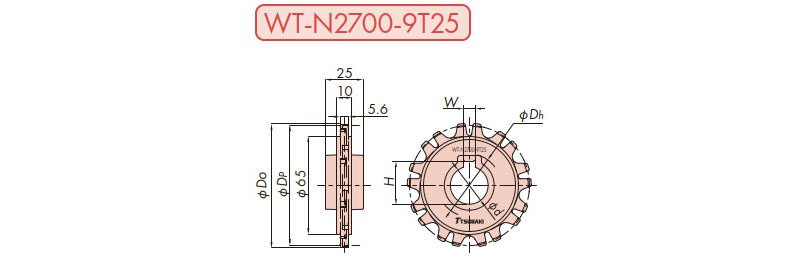

WT-N2700-9T25 9 79.53 Φ25 Tipo integrado
WT-N2700-9T40S □40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-N2700-12T30 12 105.09 Φ30 Tipo integrado
WT-N2700-12T40 Φ40

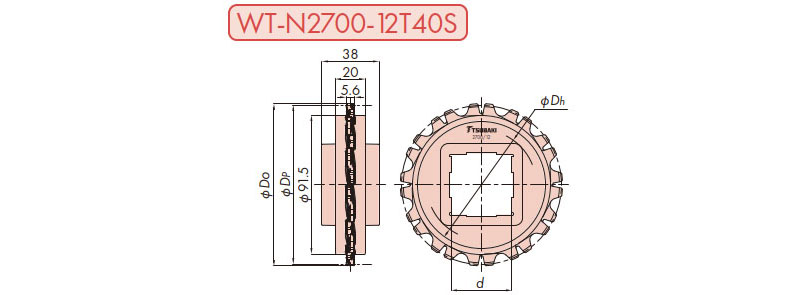

WT-N2700-12T40S □40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-N2700-18T40S 18 156.64 □40 Tipo integrado
WT-N2700-18T60S □60
WT-N2700-18T65S □65
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

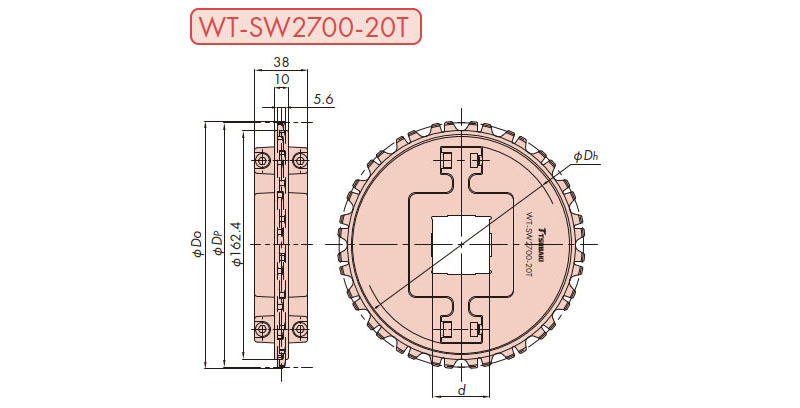

WT-SW2700-20T40S 20 173.90 □40 tipo dividido
WT-SW2700-20T60S □60
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

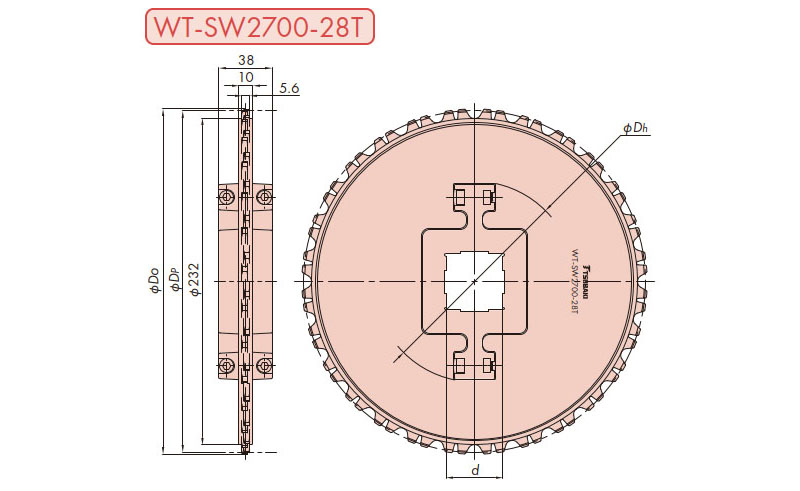

WT-SW2700-28T40S 28 242.93 □40 tipo dividido
WT-SW2700-28T60S □60
WTU3010　 WTU3015T-K - 30 14


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WTU-SW3010-14T■ 14 134.82 Φ30, Φ40, □40.3 tipo dividido
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WTU-SW3010-14T30 14 134.82 Φ30 tipo dividido
WTU-SW3010-14T40 Φ40
WTU-SW3010-14T40S □40.3
WT3080　 - WT3085-C 30 27, 31, 33

Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 orificio piloto
mm		 tipo

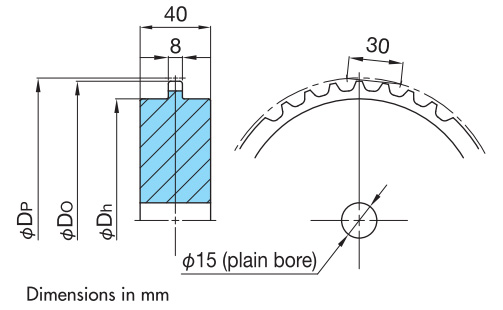

WT-S3085C3-27T 27 13½ 129.7 Φ15 Tipo integrado
WT-S3085C3-31T 31 15½ 148.5
WT-S3085C3-33T 33 16½ 158.0
WT3100　 WT3109-W - 31.75 16, 18



Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-N3100-16T■ 16 162.75 □40, □60, Φ60 Tipo integrado
WT-N3100-18T■ 18 182.84 □40, □60
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

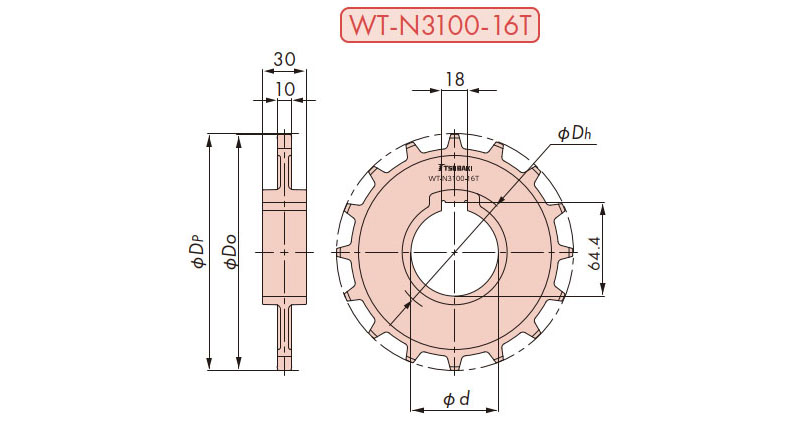

WT-N3100-16T40S 16 162.75 □40 Tipo integrado
WT-N3100-16T60S □60
WT-N3100-16T60 Φ60
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo

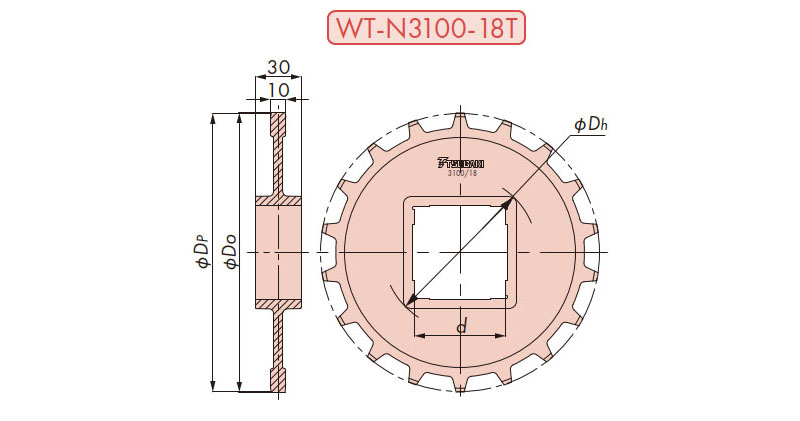

WT-N3100-18T40S 18 182.84 □40 Tipo integrado
WT-N3100-18T60S □60
WT3810　 WT3816-K - 38 18, 20, 24

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

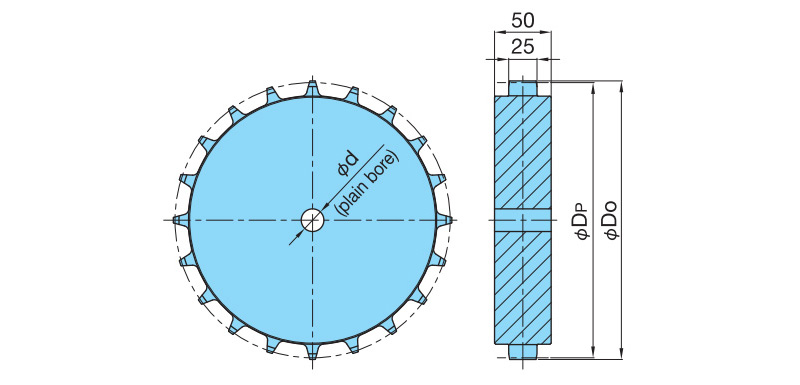

WT-S3816-18T 18 218.8 Hecho a medida
Lo procesaremos.		 Tipo integrado
WT-S3816-20T 20 242.9
WT-S3816-24T 24 291.1
WT3820　 WT3827-K - 38.1 8, 12

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

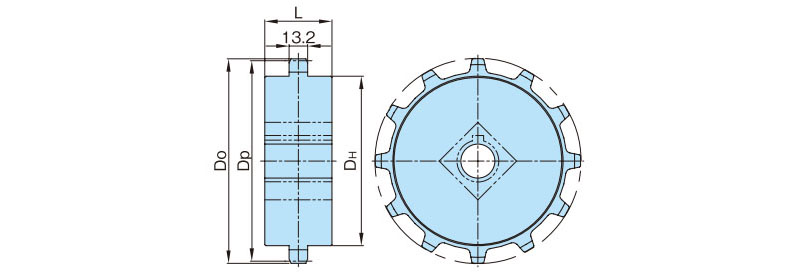

WT-S3820-8T 8 99.6 Hecho a medida
Lo procesaremos.		 Tipo integrado
WT-S3820-12T 12 147.2
WT3830　 WT3835-K, WT3835RN-K, WT3835-T, WT3835TRN-K WT3835G-M 38.1 21, 23, 24, 25


productos de plástico de ingeniería mecanizados
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-S3830-1200T 24 12 147.2 Hecho a medida
Lo procesaremos.		 Tipo integrado
WT-S3830-1212T 25 12½ 153.2
productos moldeados de plástico de ingeniería
Número de modelo Número de dientes número efectivo de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
TTP-21■ 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40, Φ45 tipo dividido
TTP-23■ 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40, Φ45
TTP-25■ 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40, Φ45, Φ50
×
(Puedes moverlo arrastrándolo)
■ Productos moldeados de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-21T25 21 10½ 129.26 Φ25 tipo dividido
TTP-21T30 Φ30
TTP-21T35 Φ35
TTP-21T40 Φ40
TTP-21T45 Φ45
×
(Puedes moverlo arrastrándolo)
■ Productos moldeados de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-23T25 23 11½ 141.22 Φ25 tipo dividido
TTP-23T30 Φ30
TTP-23T35 Φ35
TTP-23T40 Φ40
TTP-23T45 Φ45
×
(Puedes moverlo arrastrándolo)
■ Productos moldeados de plástico de ingeniería
Número de modeloNúmero de dientesnúmero efectivo de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
TTP-25T25 25 12½ 153.20 Φ25 tipo dividido
TTP-25T30 Φ30
TTP-25T35 Φ35
TTP-25T40 Φ40
TTP-25T45 Φ45
TTP-25T50 Φ50
BT16　 BTH16 - 50.8 16
Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

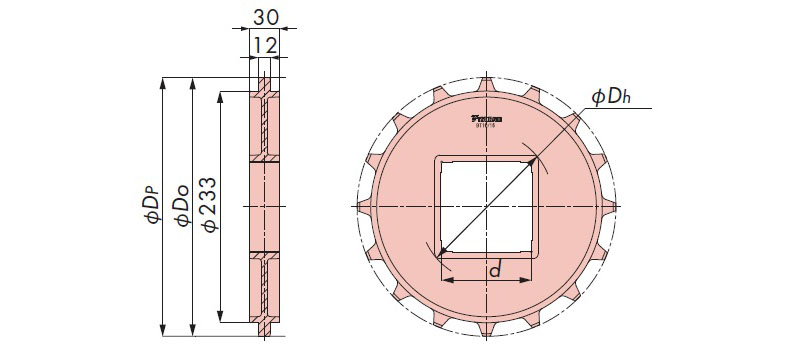

BT16-16T-60S 16 260.39 □60.1 Tipo integrado
BT16-16T-90S □90.1
WT5700　 WT5707-K - 57.15 9, 12, 14

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo

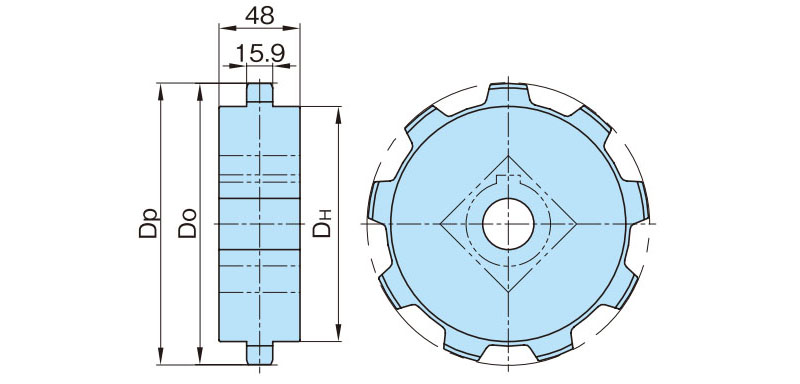

WT-S5707-9T 9 167.0 Hecho a medida
Lo procesaremos.		 Tipo integrado
WT-S5707-12T 12 220.8
WT-S5707-14T 14 256.8
WT6300　 WT6306-W - 63.5 16, 18, 20

Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-S6300-16T 16 325.49 Consideraremos la producción a petición del cliente.
El estándar es un orificio de forma cuadrada.		 Tipo integrado
WT-S6300-18T 18 365.68
WT-S6300-20T 20 405.92

rueda tensora

Nombre de la serie aplicable
(Haz clic para ver la lista.
Mostrar.)		 Tipo de cadena aplicable Cadena aplicable
paso
mm		 Número equivalente de dientes
Tipo ancho Tipo molde a la anchura
WT1500/1510/3000/3080,BT5　 BTN5, BTN5-A, WT1505G-K, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515F-W, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005-K, WT3086G-K, WT3086-K WT1505G-M, WT1505GTO-M, WT1505TOD-M, WT1515G-M, WT3005G-M, WT3086G-M 15, 30 24, 32


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW1500-24T■-IW 24 114.9 Φ30.3, Φ35.3, Φ40.3 tipo dividido
WT-SW1500-32T■-IW 32 153.0 Φ30.3, Φ35.3, Φ40.3
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1500-24T30-IW 24 114.9 Φ30.3 tipo dividido
WT-SW1500-24T35-IW Φ35.3
WT-SW1500-24T40-IW Φ40.3
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW1500-32T30-IW 32 153.0 Φ30.3 tipo dividido
WT-SW1500-32T35-IW Φ35.3
WT-SW1500-32T40-IW Φ40.3
WT2250/2510　 WT2250FG, WT2250VG, WT2515F-W, WT2515G-W, WT2515-W WT2515G-M 25.4 16, 18


Número de modelo Número de dientes Diámetro del círculo primitivo
mm		 dimensiones del orificio del eje
mm		 tipo
WT-SW2250-16T■IW-M 16 130.20 Φ30, Φ40 tipo dividido
WT-SW2250-18T■IW-M 18 146.27 Φ30, Φ40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2250-16T30IW-M 16 130.20 Φ30 tipo dividido
WT-SW2250-16T40IW-M Φ40
×
(Puedes moverlo arrastrándolo)
Número de modeloNúmero de dientesDiámetro del círculo primitivo
mm		dimensiones del orificio del eje
mm		tipo
WT-SW2250-18T30IW-M 18 146.27 Φ30 tipo dividido
WT-SW2250-18T40IW-M Φ40
WTM2530/WT3830/BT8　 - BTO8-M, BTC8H-M, BTM8H-M, WT3835G-M, WTM2535G-M 25.4, 38.1 12, 18


Número de modelo Número equivalente de dientes Diámetro exterior
mm		 dimensiones del orificio del eje
mm		 tipo
BTO8-12T25-IW 12 86 Φ25.5 Tipo integrado
TP-IW1221-25-RY 21 130.0 Φ25.3 tipo dividido
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3

Barra nasal

Nombre del accesorio
(Haz clic para ver la lista.
Mostrar.)		 Número de modelo de cadena aplicable
Tipo ancho Tipo molde a la anchura
Solo para WT0705-W
Barra nasal　 		WT0705-W -

tipo Número de modelo básico Ancho
mm

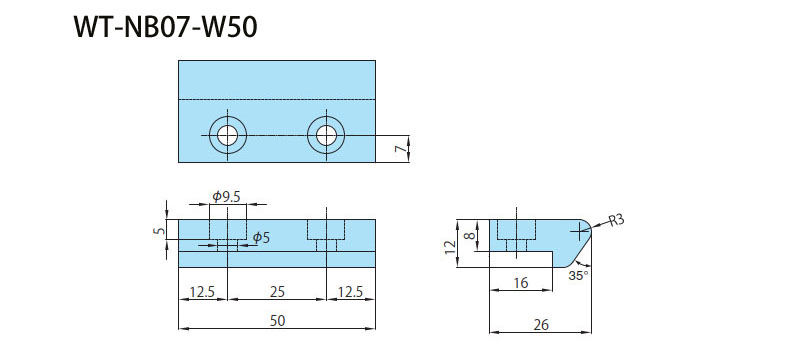

Tipo deslizante WT-NB07-W50 50
Solo para WT0705-M
Barra nasal　 		- WT0705-M
tipo Número de modelo básico Ancho
mm
Tipo deslizante WT-NB07-W30 30
Solo para las series WT1300/WT1500/1510
Barra nasal　 		WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K, WT1515G-W WT1505GTO-M, WT1515G-M



tipo Número de modelo básico Ancho
mm
Tipo deslizante WT-NB 76, 151, 302, 50, 99
WT-NBG 50, 99
Tipo de rodamiento WT-NR 76(75.5), 151
Solo para la serie BT5
Barra nasal　 		BTN5, BTN5-A -

tipo Número de modelo básico Ancho
mm

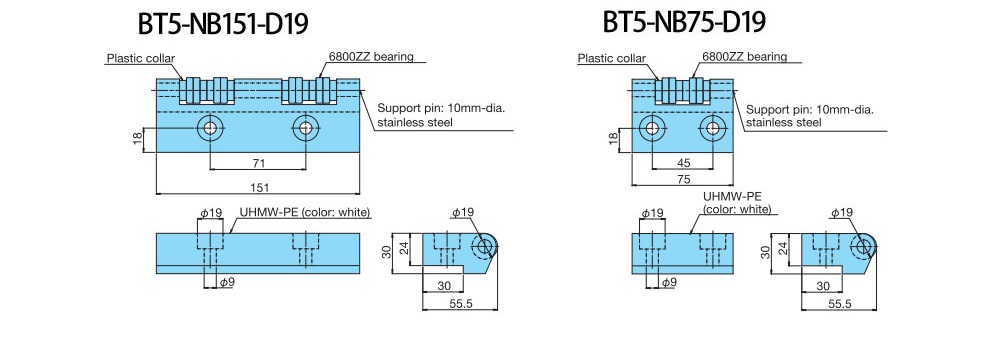

Tipo de rodamiento BT5-NB 75, 151

Placa muerta

Nombre del accesorio
(Haz clic para ver la lista.
Mostrar.)		 Número de modelo de cadena aplicable
Tipo ancho Tipo molde a la anchura
WT1500/WT1510,
Solo para la serie BT5
Placa muerta　 		BTN5, BTN5-A, WT1505-K, WT1505RN-K, WT1506-K, WT1515-W, WT1516-W -

Número de modelo básico Longitud
mm
WT-DP 400, 550, 700, 850

Placa de transferencia

Nombre del accesorio
(Haz clic para ver la lista.
Mostrar.)		 Número de modelo de cadena aplicable
Tipo ancho Tipo molde a la anchura
Solo para la serie WT1900
Placa de transferencia　 		WT1907-K -


Número de modelo Longitud
mm		 Ancho
mm
WT-TP1907-L114 114.3 150
WT-TP1907-L190 190.5 150
Solo para la serie WT3820
Placa de transferencia　 		WT3827-K -

Número de modelo Longitud
mm		 Ancho
mm
WT-TP3827-L152 152 151
Solo para la serie WT5700
Placa de transferencia　 		WT5707-K -

Número de modelo Longitud
mm		 Ancho
mm
WT-TP5707-L220 220 151
