motor CC sin escobillas motor hipoide

Fotos del producto
  • Este motorreductor motor CC sin escobillas tiene un cabezal de engranajes hipoide y un eje en ángulo recto ortogonal para mayor compactibilidad.
    Equipado con funciones de comunicación, permite diversos controles.

  • Aunque se le llama motor CC sin escobillas, es un motor que funciona con una fuente de alimentación de CA.
    *Se llama motor CC sin escobillas por su principio de funcionamiento.

  • *El motor y el controlador deben utilizarse juntos.

banner

Características

  • -Excelente control de velocidad

    El circuito integrado Hall incorporado al motor detecta la velocidad de rotación y proporciona información al controlador, lo que garantiza una velocidad de funcionamiento estable incluso cuando la carga fluctúa.

  • -Alta eficiencia

    El motor CC sin escobillas utilizan un imán permanente en el rotor, por lo que no es necesario hacer pasar una corriente inducida a través del estátor como en los motores de inducción, y debido a que no tienen partes deslizantes, logran una eficiencia equivalente a IE4 a nivel de motor independiente.

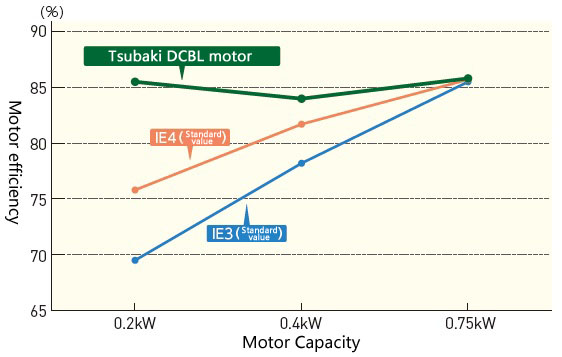

    Gráfico de alta eficiencia

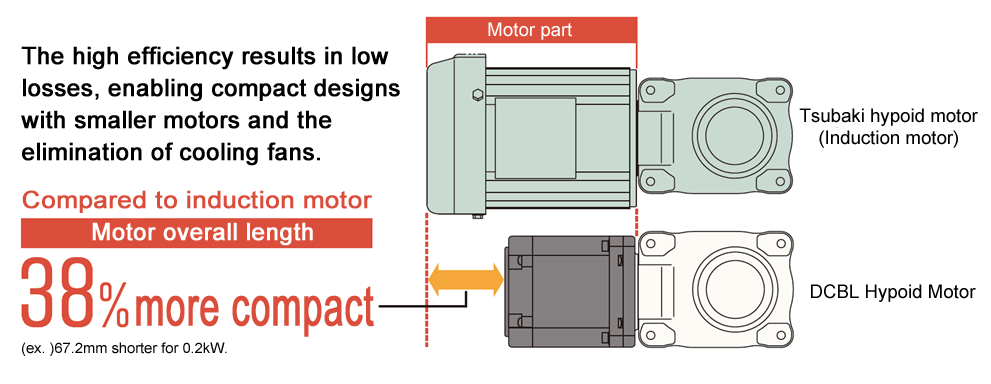

    Una alta eficiencia implica menores pérdidas, y el tamaño compacto del motor hace que la longitud total del motor sea aproximadamente un 38% menor que la de un motor de inducción.
    También permite eliminar la necesidad de un ventilador de refrigeración, mejorando la resistencia ambiental.

    Volumen altamente eficiente

  • ・Par motor tenaz

    Combinado con el engranaje hipoide de Tsubaki, maximiza el torque tenaz inherente a un motor que no se sale.

  • ・Amplio rango de velocidad variable

    El rango de velocidad de rotación del motor es de 100 a 2500 r/min, lo que permite un amplio rango de cambios de velocidad, de baja a alta, por lo que esta única unidad se puede utilizar en dispositivos que anteriormente requerían cambiar la relación de reducción dependiendo de la velocidad de rotación.

  • -El sensor de temperatura incorporado evita que se queme.

    El motor incorpora un sensor de temperatura para monitorizar constantemente la temperatura del bobinado, protegiéndolo así contra el sobrecalentamiento. Esto permite un uso seguro incluso en aplicaciones donde el motor se arranca con frecuencia.

  • • La fuente de alimentación óptima se puede seleccionar según la aplicación.

    Se han añadido motor CC sin escobillas como tercera opción, y ahora es posible seleccionar el motor óptimo, como un reductor de motor trifásico o un reductor de servomotor, dependiendo del coste y la precisión requerida.

    reductor de motor CC sin escobillas reductor de motor trifásico Servomotor reductor
    reductor de motor CC sin escobillas reductor de motor trifásico Servomotor reductor

Lista de modelos

Capacidad del motor Relación de reducción
0.2kW 1/10～1/60
0.4kW 1/10～1/50
0.75kW 1/10～1/50

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

DCHM 020 - 22 U 10 S B
｜
｜
｜
｜
｜		 ｜
Capacidad del motor		 ｜
Número de fotograma		 ｜
｜
｜
｜
｜		 ｜
Relación de reducción		 ｜
｜
｜
｜
｜		 ｜
Código de especificación
020：0.2kW
040：0.4kW
075：0.75kW 		10：1/10 B: Con freno
Sin símbolo: Sin freno
Nombre de la serie
motor hipoide motor CC sin escobillas		 Tipo de montaje
U: Tipo de montaje frontal
H: Tipo de eje hueco		 Disposición de ejes
T: Eje de salida en ambos lados
S: Eje de salida en un lado
Sin símbolo: Tipo de eje hueco

■ navegación de modelos Tsubaki

Número de modelo seleccionable:

Ver detalles del producto

*Para generar el número de modelo correcto, seleccione los elementos en orden de izquierda a derecha.

serie Capacidad del motor Marco N° Tipo de montaje Relación de reducción Disposición de ejes Código de especificación


20











serie

DCHM: Un motorreductor motor CC sin escobillas sin escobillas con cabezal hipoide que busca la compacidad con eje en ángulo recto.

Capacidad del motor

La capacidad del motor.

Marco N°

Esto indica el tamaño del reductor. Para la mayoría de los modelos, este valor coincide con el diámetro del eje de salida.

Se determina automáticamente a partir de la capacidad del motor y la relación de reducción.

Tipo de montaje

H: El eje de salida es hueco.

U: El eje de salida es de tipo sólido y está montado frontalmente.

Relación de reducción

Indica el índice de reducción.

Disposición de ejes

T: Un tipo con un eje de salida sólido en ambos lados.

S: Cuando el formato de montaje es frontal (U), el eje de salida sólido sobresale hacia la superficie de montaje.

Sin símbolo: Si el formato de montaje es de tipo eje hueco (H), no se requiere el símbolo de disposición del eje.

Código de especificación

Sin símbolo: Si hay un motor pero no freno, o si no hay motor y es de tipo de doble eje, no se requiere ningún símbolo de especificación.

B: Añada esto cuando un motor esté equipado con un freno.

Símbolo de opción

• Posición del cable

M1: giro de 90° M1: giro de 180° M1: giro de 270°

• Diámetro del orificio del eje hueco

　S1：Φ20　　S2：Φ25　　S3：Φ30

Lista de productos

*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo

motor hipoide motor CC sin escobillas de 0,2 kW (número de modelo DCHM020~)

motor hipoide motor CC sin escobillas de 0,4 kW (número de modelo DCHM040~)

motor hipoide motor CC sin escobillas de 0,75 kW (número de modelo DCHM075~)

opción

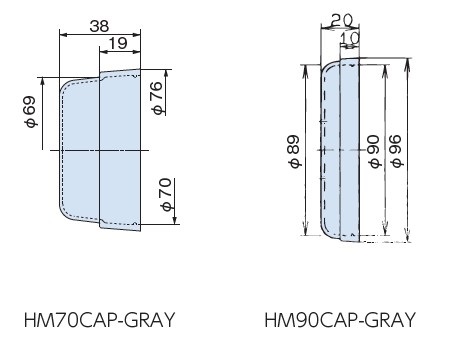

tapa del extremo del eje

- Para el tipo de eje hueco, se dispone de una cubierta que se puede acoplar al extremo del eje hueco opuesto al extremo de montaje.
(Material: Resina de polipropileno, Color: Gris claro)


・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y lista entrega


Número de modelo Capacidad aplicable, relación de velocidad Dibujos en PDF Precio estándar Plazo de entrega
HM70CAP-GRAY DCHM020-20H10～60 PDF お問合せください お問合せください
HM90CAP-GRAY DCHM040-30H10～50
DCHM075-35H10～50		 PDF お問合せください お問合せください

Brazo de torsión

Para ejes huecos, se ofrecen brazos de torsión para montaje en el eje. También compatibles con adaptadores y ejes dobles. (Material: SS400)

Se puede instalar en cualquiera de las dos posiciones dependiendo de las condiciones de instalación del reductor.

・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y entrega

Número de modelo Capacidad aplicable, relación de velocidad A B C D H L R1 R2 R3 ΦZ1 ΦZ2 Pernos
recomendados		 Espesor de la placa
t		 Dibujos en PDF Precio estándar Plazo de entrega
HM100TA 60W 1/5～1/240
90W 1/5～1/240
0.1kW 1/5～1/120
0.2kW 1/5～1/60		 100 62 38 70 82 126 9 11 37 9 11 M10 4.5 PDF お問合せください お問合せください
HM150TA 0.1kW 1/160～1/480
0.2kW 1/80～200
0.4kW 1/5～1/50		 150 103 47 88 129 157 11 15 47 11 13 M12 6 PDF お問合せください お問合せください
HM200TA 0.1kW 1/600～1/1200
0.2kW 1/300～1/480
0.4kW 1/60～1/200
0.75kW 1/5～1/50		 200 142 58 106 171 188 12 17 47 13 17 M16 6 PDF お問合せください お問合せください
