Miniserie motor hipoide
- Se trata de un motorreductor hipoide con una capacidad de motor de 40W a 90W.
- Miniserie motor hipoide eje en ángulo recto.
- Todos los modelos utilizan un motor con bastidor de aluminio y un freno silencioso, lo que permite un funcionamiento compacto, ligero y silencioso.
- Amplia variedad de opciones monofásicas y trifásicas disponibles, incluyendo 40, 60 y 90 W.
Características
-
-Alto par y alta eficiencia
No existe límite de par a bajas revoluciones con alta reducción, y se transmite un par elevado.
Además, en comparación con el tipo de tornillo sin fin, presenta menor deslizamiento, es altamente eficiente y genera ahorros de costos.
-
-Larga vida útil
Tiene una larga vida útil de más de 10.000 horas, la mejor de su categoría.
-
・Instalación gratuita
Las distancias de montaje superior e inferior de la carcasa son las mismas, lo que facilita el montaje en cualquier dirección.
-
- Amplia gama de ratios de reducción
Disponemos de una amplia gama de relaciones de reducción, desde 1/5 hasta 1/240.
-
・El tipo para exteriores equivale a IP65
Todos los modelos para exteriores son impermeables y cumplen con la norma IEC IP65.
Modelo estándar
| Capacidad del motor | Relación de reducción | |
|---|---|---|
| Monofásico/trifásico | 40W | 1/5～1/240 |
| 60W | 1/5～1/240 | |
| 90W | 1/5～1/240 | |

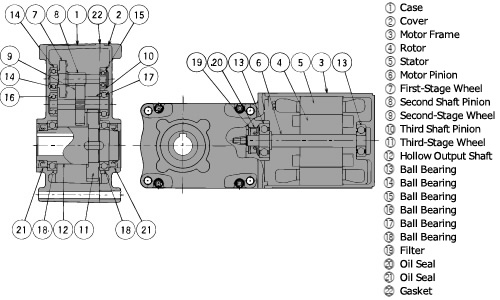

Estructura
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
| HMM | T | 60 | L | 50 | L | B |
| ｜ Nombre de la serie |
｜ Especificaciones del motor |
｜ Capacidad del motor |
｜ Tipo de montaje |
｜ Relación de reducción |
｜ ｜ ｜ ｜ |
｜ freno |
| T: trifásico S: Monofásico |
40：40W 60：60W 90：90W |
H: Tipo de eje hueco U: Tipo de montaje frontal L: Tipo de montaje de pata |
50：1/50 | Sin símbolo: Sin freno B: Con freno |
||
| Disposición de ejes L: El eje de salida está en el lado izquierdo cuando se mira desde el lado del motor. T: Eje de salida en ambos lados R: El eje de salida está en el lado derecho cuando se mira desde el lado del motor. S: Eje de salida en un lado (lado frontal, solo tipo de montaje frontal) Sin símbolo: Tipo de eje hueco |
||||||
■ navegación de modelos Tsubaki
Especificaciones del motor
T: Alimentación trifásica.
S: Alimentación monofásica.
Capacidad del motor
Indica la capacidad del motor.
Tipo de montaje
H: El eje de salida es hueco.
U: El eje de salida es de tipo sólido y está montado frontalmente.
L: El eje de salida es sólido y está montado sobre patas.
Relación de reducción
Indica el índice de reducción.
Disposición de ejes
L: Cuando el tipo de montaje es de pie (L), el eje de salida sólido está en el lado izquierdo cuando se mira desde el lado del motor.
R: Cuando el estilo de montaje es de pie (L), el eje de salida sólido sobresale hacia la derecha cuando se mira desde el lado del motor.
T: Un tipo con un eje de salida sólido en ambos lados.
S: Cuando el formato de montaje es frontal (U), el eje de salida sólido sobresale hacia la superficie de montaje.
Sin símbolo: Si el formato de montaje es de tipo eje hueco (H), no se requiere el símbolo de disposición del eje.
freno
Sin símbolo: Sin freno.
B: Viene con frenos.
Código de especificación
W: Apto para instalación en exteriores.
J: Adecuado para su instalación en lugares expuestos al agua.
V: La tensión de alimentación se duplica.
Para sistemas trifásicos, 400/400/440 V, 50/60/60 Hz,
Para monofásico, es 200V, 50/60Hz.
WV: Especificación para exteriores + especificación de doble voltaje.
P: Viene con una caja de terminales de plástico.
PV: Incluye caja de terminales de plástico + especificación de doble voltaje.
N2: Especificaciones conformes a la norma UL.
N3: Especificación CCC.
Lista de productos
*Haga clic en el número de modelo para ver información detallada. Abrir todo Cerrar todo
Trifásico 40W (número de modelo HMMT40~)
Trifásico 60W (número de modelo HMMT60~)
Trifásico 90W (número de modelo HMMT90~)
Monofásico 40W (número de modelo HMMS40~)
Monofásico 60W (número de modelo HMMS60~)
Monofásico 90W (número de modelo HMMS90~)
opción
tapa del extremo del eje
Para los ejes huecos, se dispone de una tapa que se acopla al extremo opuesto al lado de montaje. También es compatible con adaptadores y ejes dobles.
(Material: Resina de polipropileno, verde)
・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y entrega
| Número de modelo | Capacidad aplicable, relación de velocidad | Dibujos en PDF | Precio estándar | Plazo de entrega |
|---|---|---|---|---|
| HM42CAP | HMMT40H5～240 HMMS40H5～240 |
お問合せください | お問合せください | |
| HM48CAP | HMMT60H5～240 HMMS60H5～240 HMMT90H5～240 HMMS90H5～240 |
お問合せください | お問合せください |

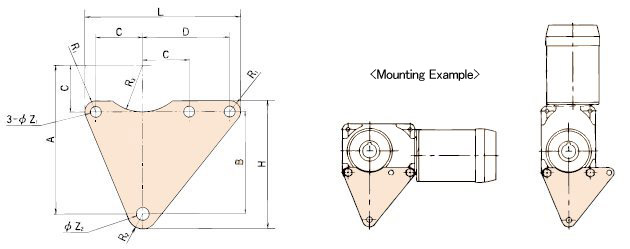

Brazo de torsión
Para ejes huecos, se ofrecen brazos de torsión para montaje en el eje. También compatibles con adaptadores y ejes dobles. (Material: SS400)
Se puede instalar en cualquiera de las dos posiciones dependiendo de las condiciones de instalación del reductor.
・Dimensiones (unidad: mm), dibujo en PDF, precio estándar y lista entrega
| Número de modelo | Capacidad aplicable, relación de velocidad | A | B | C | D | H | L | R1 | R2 | R3 | ΦZ1 | ΦZ2 | Pernos recomendados |
Espesor de la placa t |
Dibujos en PDF | Precio estándar | Plazo de entrega |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HM80TA | HMMT40H5～240 HMMS40H5～240 |
80 | 47 | 33 | 63 | 67 | 114 | 9 | 11 | ― | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください | |
| HM100TA | 60W 1/5～1/240 90W 1/5～1/240 0.1kW 1/5～1/120 0.2kW 1/5～1/60 |
100 | 62 | 38 | 70 | 82 | 126 | 9 | 11 | 37 | 9 | 11 | M10 | 4.5 | お問合せください | お問合せください |
