Power-Lock Serie EF

Fotos del producto
  • Se trata de un tipo de brida de presión integrada con el mismo diámetro interior y exterior que la serie EL.
  • · Se trata de una brida de presión integrada con el mismo diámetro interior y exterior que la serie EL, lo que elimina la necesidad de fabricar una brida de presión.
  • -Tiene entre 2 y 3 veces el par de transmisión de la serie EL, por lo que puede utilizarse como reemplazo de varias EL.
  • * Incluye función de centrado. No requiere el engorroso procesamiento por pasos del jefe.
  • *Durante el montaje, el cabezal se desplazará ligeramente hacia adelante en el eje axial. Póngase en contacto con nosotros para obtener más información.

Paquete estándar

  • - La pequeña relación entre el diámetro interior y el exterior permite su uso con diámetro pequeño del cubo.
  • ・Esta es una serie exclusiva de Tsubaki que no está disponible en otras compañías.
  • - Un tipo simple que consta de tres partes: anillo interior, anillo exterior y perno de apriete.
  • Diámetro de eje aplicable: Φ10 a Φ120
  • トルク範囲:39~12600N・m
  • Tolerancia aplicable: Eje: h8 diámetro interior del cubo: H8
  • Rugosidad superficial aplicable: Ra1.6

Estructura

Diagrama estructural

Cono simple

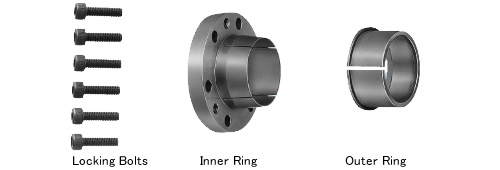

Fotos estructurales

・ Power-Lock EF consta de tres partes: un anillo interior, un anillo exterior y un perno de apriete.
Se puede fijar firmemente simplemente apretando los pernos de sujeción.

Instrucciones de manejo

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

PL 010 X 013 EF

Diámetro del eje

Diámetro exterior

Nombre de la serie
