Piñón de cinta transportadora grande ajuste del orificio ​

製品写真
  • Esta rueda dentada está diseñada específicamente para cadena transportadora de gran tamaño.
  • ajuste del orificio es un producto terminado con un orificio para eje terminado.
  • Puede utilizarlo inmediatamente después de la entrega.
  • Los detalles del proceso están codificados, por lo que puede realizar fácilmente el pedido simplemente introduciendo el número de modelo.

バナー画像

Características

  • Los detalles del mecanizado del orificio del eje y del chavetero están codificados en el nombre del producto, de modo que los detalles del pedido del cliente se pueden comunicar con precisión.
  • - El orificio del eje, la ranura para chavetero, el orificio roscado, etc., ya están procesados, por lo que el producto puede utilizarse tal cual después de llegar al cliente.
  • -Puedes elegir indicador de eje, que te permite ver de un vistazo el límite de uso de los dientes.

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

RF17200S12T-BW1 Q - H 090 N - J 25 D3 M16 - H1 - L2 -E
｜
número de modelo de la unidad principal		 ｜
｜
｜
｜		 ｜
tolerancia del orificio del eje
H:H8		 ｜
｜
｜
｜
｜
｜
｜		 ｜
chaflán del orificio del eje
N: Estándar de Tsubaki
A: C1
B: C2
C: C3		 ｜
｜
｜
｜		 ｜
Tolerancia de la ranura de chaveta		 ｜
｜
｜
｜		 ｜
Tamaño del grifo		 ｜
Símbolos paralelos
(2)		 ｜
Código de pintura
(3)		 ｜
｜
｜
｜
Endurecimiento de la punta del diente
N: Sin endurecimiento de la punta del diente
P: Dientes endurecidos		 Tolerancia de la ranura de chaveta
W: Sin chavetero
J: Nuevo JIS Js9
P: Nuevo JIS P9
E: JIS antiguo E9		 Paquete de mecanizado de orificios de rosca
(1)		 indicador de eje
Sin marcas: Ninguna
E: indicador de eje
Diámetro del orificio del eje
mm
(1) Paquete de mecanizado de orificios de rosca (2) Símbolos paralelos *Conjunto de dos

* La disposición de grifos para H1 y H3 en uso paralelo es
medio ensamblado en imagen en espejo, por lo que no se pueden seleccionar D4 y D5.
(Ver diagrama de símbolos paralelos)
  • H0: Ninguno
  • H1: Dirección de instalación del buje: Interior-interior
  • H2: Dirección de montaje del buje: misma dirección
  • H3: Dirección de instalación del concentrador: exterior-exterior
  • *Para uso paralelo, cuando se utilizan dos piñones en el mismo eje,
    La posición de la chaveta está alineada con la dirección de montaje especificada.
  • *Seleccione la dirección de montaje del buje entre los tres patrones que se muestran a continuación.

Imagen de instrucciones de instalación del concentrador

Imagen de instrucciones de instalación del concentrador

*Para H1 y H3, medio ensamblado en imagen en espejo.

medio ensamblado en imagen en espejo

Para piñones generales utilizados en paralelo, la disposición de las roscas se mecaniza simétricamente.

Ejemplo: Para D2M16-H1-L0
Uno es D2 (90° a la derecha de la tecla) y el otro es D5 (90° a la izquierda de la tecla).

medio ensamblado en imagen en espejo
(3) Código de pintura
L0 Sin pintura (se le aplicó aceite antioxidante).
L1 Pintura de laca (color de pintura estándar)
L2 Pintura de laca (color de pintura indicador de eje)
塗装記号

Lista de productos

Paso métrico

Número de modelo Rodillo R Rodillo F Rodillo S
Número de dientes Número de dientes Número de dientes
6 8 10 12 6 8 10 12 6 8 10 12
RF03075 ● ● ● ● ● ● ● ● ● ● ● ●
RF03100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05075 - - - - - - - - - ● ● ●
RF05100 ● ● ● ● ● ● ● ● ● ● ● ●
RF05125 ● ● ● ● ● ● ● ● ● ● ● ●
RF05150 ● ● ● ● ● ● ● ● ● ● ● ●
RF08125 ● ● ● ● ● ● ● ● ● ● ● ●
RF08150 ● ● ● ● ● ● ● ● ● ● ● ●
RF10100 ● ● ● ● - - - - ● ● ● ●
RF10125 ● ● ● ● ● ● ● ● ● ● ● ●
RF10150 ● ● ● ● ● ● ● ● ● ● ● ●
RF12200 ● ● ● ● ● ● ● ● ● ● ● ●
RF12250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17200 ● ● ● ● ● ● ● ● ● ● ● ●
RF17250 ● ● ● ● ● ● ● ● ● ● ● ●
RF17300 ● ● ● ● ● ● ● ● ● ● ● ●

paso de pulgadas

Número de modelo Rodillo R Rodillo F Rodillo S
Número de dientes Número de dientes Número de dientes
6 8 10 12 6 8 10 12 6 8 10 12
RF430 ● ● ● ● - - - - ● ● ● ●
RF204 - - - - - - - - - ● ● ●
RF450 ● ● ● ● ● ● ● ● ● ● ● ●
RF650 ● ● ● ● ● ● ● ● ● ● ● ●
RF214 ● ● ● ● - - - - ● ● ● ●
RF205 - - - - - - - - - ● ● ●
RF6205 ● ● ● ● ● ● ● ● ● ● ● ●
RF212 ● ● ● ● - - - - ● ● ● ●

Contenidos de mecanizado

*Haga clic para mostrar información detallada.

Rango de procesamiento

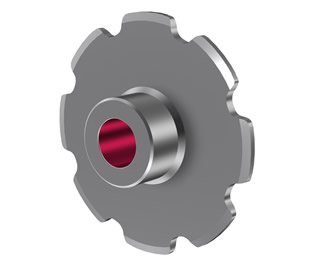

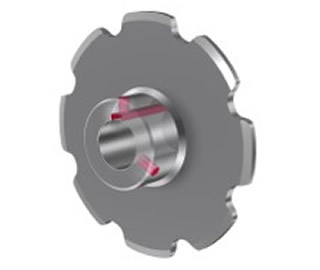

Procesamiento de agujeros de eje (L) Procesamiento de chavetas (K) Procesamiento de orificios de roscado (D)

• Las dimensiones de procesamiento son números enteros con incrementos de 1 mm únicamente.
Dimensiones en pulgadas no aplicables

• Tolerancia de procesamiento: solo H8

• Solo chavetero paralelo

• Tolerancia de procesamiento...seleccionable
Js9, P9, E9
El ancho y la profundidad de la ranura para chavetero cumplen con las normas JIS.

• Se puede seleccionar el tamaño de procesamiento

・Puedes seleccionar hasta dos ubicaciones de procesamiento

-Incluye tornillo de fijación con cabeza hexagonal (punta avellanada)

Lista de dimensiones de mecanizado de agujeros para ejes

En el caso de JS9/P9 (nuevo JIS)

Diámetro del orificio del eje aplicable
(mm)		 Ancho de la ranura de la chaveta
(mm)		 Tamaño del grifo
(Estándar Tsubaki)		 Tamaño seleccionado
19～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～17545M24M20

En el caso de E9 (JIS antiguo)

Diámetro del orificio del eje aplicable
(mm)		 Ancho de la ranura de la chaveta
(mm)		 Tamaño del grifo
Estándar de Tsubaki		 Tamaño seleccionado
19～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17542M20M16

Chaflán de orificio de eje estándar Tsubaki

Diámetro del orificio del eje aplicable (mm) Chaflán
～50 C0.6
51～80 C1
81～120 C1.6
121～175 C2

Chaflán de orificio seleccionable

Determinado a partir de la profundidad de la ranura de la chaveta (cantidad de chaflán que no exceda la profundidad de la ranura de la chaveta)
Diámetro del orificio del eje Cantidad de chaflán seleccionable
～44NAB-
45～NABC

Símbolos paralelos

H0 ninguno
H1 Dirección de instalación del buje: Interior-interior
H2 Dirección de instalación del concentrador: Misma dirección
H3 Dirección de montaje del buje: Exterior-exterior
  • - Para uso en paralelo, cuando se utilizan dos ruedas dentadas en el mismo eje, la posición de la ranura de chaveta se alinea en la dirección de instalación especificada.
  • - Seleccione la dirección de montaje del buje entre los tres patrones que se muestran en el diagrama a continuación.

Imagen de instrucciones de instalación del concentrador

Imagen de instrucciones de instalación del concentrador

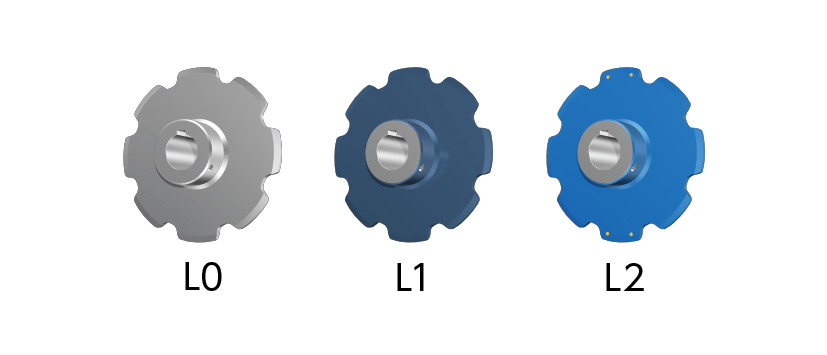

Código de pintura

L0 Sin pintura (se le aplicó aceite antioxidante).
L1 Pintura de laca (color de pintura estándar)
L2 Pintura de laca (color de pintura indicador de eje)

・Si se pinta indicador de eje, L2 será azul.

塗装記号

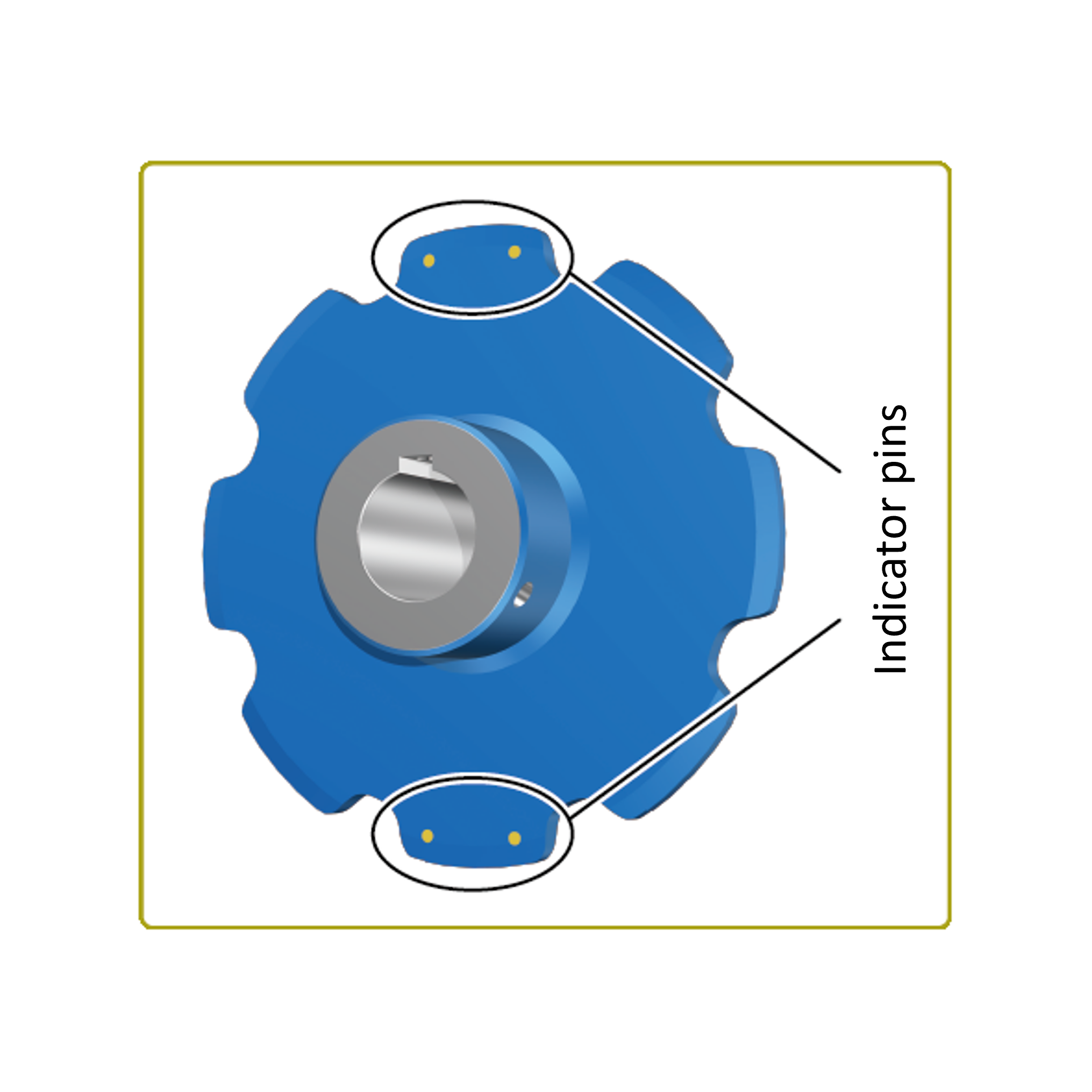

indicador de eje

E indicador de eje
Anónimo ninguno
  • - Especificación con pasador de latón integrado.
  • - Insertar en dos dientes a cada lado de la sección dentada del piñón, apuntando a 0 grados y 180 grados.

    Si está disponible el mecanizado de chaveteros, se incrusta uno en el diente por encima del chavetero.

indicador de eje

Otros

Limitaciones

Limitaciones Comuníquese con nosotros para obtener el informe de inspección y certificado de materiales.
(Si se requiere presentación, se tratará como un formulario especial general).
