Serie reemplazable inteligente para piñones de transportadores grandes
- Piñón para cadena transportadora de gran tamaño.
- Cambiar un piñón requiere mucho tiempo y esfuerzo. Puede ser necesario cortar el eje, lo cual puede ser aún más peligroso al trabajar en altura.
- La rueda dentada de gran tamaño para transportadores de Tsubaki, de la serie "reemplazable inteligente", soluciona el problema.
Características
Tres "inteligentes"
- *Los dientes se pueden reemplazar sin desmontarlo del eje.
- * indicador de eje te avisa cuando es hora de reemplazarlo.
- *Tres tipos disponibles para adaptarse a una amplia gama de entornos de uso
Indicador de eje (Marca de notificación de reemplazo)
De un vistazo se puede determinar cuándo es el momento de reemplazar el piñón.
Inspección convencional
Determine la distancia entre la zona desgastada y el calibrador del diente.
Inspección indicador de eje
Los dientes se desgastarán y, cuando lleguen a ese punto, habrán alcanzado el límite de su vida útil.
| tipo | Tipo de división | tipo de dientes de reemplazo de anillo | tipo de diente de reemplazo de bloque |
|---|---|---|---|
 |
 |
 |
|
| Características |
Divide el piñón (parte dentada y parte del cubo) en dos partes.
|
dientes de reemplazo en forma de anillo
|
Dientes en forma de bloque resistentes al desgaste
|
Catálogos y manuales de instrucciones
Ejemplo de visualización del número de modelo
Tipo de división
| RF10150 | S | 10T | - | BW | Q | - | S | TS | - | E |
| ｜ Número de modelo de cadena compatible |
｜ ｜ |
｜ ｜ |
｜ Tipo de buje BW, BW1: cubo de pieza de soldadura CW, CW1: bujes soldados |
｜ tratamiento de endurecimiento de la punta del diente N: Sin endurecimiento de la punta del diente P: Tratamiento de endurecimiento de la punta del diente |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ indicador de eje |
|||
| Tipo de rodillo | Número de dientes | ｜ Tipo de división |
||||||||
| Serie reemplazable inteligente | ||||||||||
tipo de dientes de reemplazo de anillo
| RF26300 | S | 10T | - | BW1 | Q | - | S | RK | - | E |
| ｜ Número de modelo de cadena compatible |
｜ ｜ |
｜ ｜ |
｜ Tipo de buje BW, BW1: cubo de pieza de soldadura CW, CW1: bujes soldados |
｜ tratamiento de endurecimiento de la punta del diente N: Sin endurecimiento de la punta del diente P: Tratamiento de endurecimiento de la punta del diente |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ indicador de eje |
|||
| Tipo de rodillo | Número de dientes | ｜ tipo de dientes de reemplazo de anillo |
||||||||
| Serie reemplazable inteligente | ||||||||||
| * Número de modelo del diente de repuesto (solo para repuesto) | ||||||||||
| RF26300 | S | 10T | - | RE | Q | - | S | RK | - | E |
| ｜ Reemplazo |
||||||||||
| (Un juego incluye dientes de repuesto para un piñón, pernos, arandelas de resorte y tuercas). (Nota) Para especificar las especificaciones, se requiere el número de plano de la entrega inicial. Por favor, indíquenos el número de plano al realizar su pedido. |
||||||||||
tipo de diente de reemplazo de bloque
| RF12200 | S | 10T | - | BW1 | Q | - | S | BK | - | E |
| ｜ Número de modelo de cadena compatible |
｜ ｜ |
｜ ｜ |
｜ Tipo de buje BW, BW1: cubo de pieza de soldadura CW, CW1: bujes soldados |
｜ tratamiento de endurecimiento de la punta del diente N: Sin endurecimiento de la punta del diente P: Tratamiento de endurecimiento de la punta del diente |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
｜ indicador de eje |
|||
| Tipo de rodillo | Número de dientes | ｜ tipo de diente de reemplazo de bloque |
||||||||
| Serie reemplazable inteligente | ||||||||||
| * Número de modelo del diente de repuesto (solo para repuesto) | ||||||||||
| RF12200 | S | 10T | - | RE | Q | - | S | BK | - | E |
| ｜ Reemplazo |
||||||||||
| (Un juego incluye dientes de repuesto para un piñón, tornillos, tuercas y adhesivo especial). (Nota) Para especificar las especificaciones, se requiere el número de plano de la entrega inicial. Por favor, indíquenos el número de plano al realizar su pedido. No podemos fabricar dientes de repuesto en una cantidad diferente a la de los dientes de la base de montaje. |
||||||||||

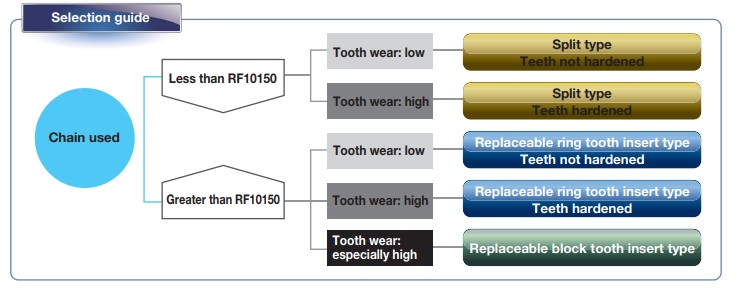

Lista de productos
| Tipo de división | tipo de dientes de reemplazo de anillo | tipo de diente de reemplazo de bloque | |
|---|---|---|---|
| correspondencia cadena |
RF03075 ～ RF10150 | RF10150 ～ RF36300 | RF10150 ～ RF26300 |
| RF205 a RF650 (sistema en pulgadas) | RF6205 (sistema en pulgadas) | - | |
| Tipo de rodillo * | S、R、F | S、R、F | S |
| Número de dientes * | 6、8、10、12 | 8、10、12 | 10、12 |
| Material dental | Acero al carbono para estructuras de máquinas | Acero aleado para estructuras de máquinas | |
| Buje (base de montaje) Material |
acero laminado estructural general | ||
| revestimiento | Pintura de laca (azul) | ||
*Es posible que no se admitan las condiciones de impresión.
*También se pueden fabricar rodillos MN.
También estamos considerando otras especificaciones de fabricación además de las mencionadas anteriormente, así que no dude en contactarnos.
