Piñón de doble paso de ajuste al diámetro

Fotos del producto
  • Procesamos el orificio del eje, la ranura para chavetero y el orificio roscado antes del envío.
  • El cliente no necesita realizar ningún trabajo adicional, y el producto puede utilizarse tal cual.
  • Puedes seleccionar libremente entre las opciones de procesamiento que hayas configurado.

Características

  • Los detalles del mecanizado del orificio del eje y del chavetero están codificados en el nombre del producto, de modo que los detalles del pedido del cliente se pueden comunicar con precisión.
  • ・ ajuste del orificio Biblioteca de planos ajuste de orificios permite a los clientes comprobar los detalles de sus pedidos con antelación mediante dibujos. (Véase el banner superior).
  • - El orificio del eje, la ranura para chavetero, el orificio roscado, etc., ya están procesados, por lo que el producto puede utilizarse tal cual después de llegar al cliente.

Catálogos y manuales de instrucciones

Ejemplo de visualización del número de modelo

Piñón doble paso
RF2060S-1B1100T Q - H 030 N - J 08 D2 M06 - H1 -K

número de modelo de la unidad principal





Diámetro del orificio del eje
mm







Ancho de la ranura de la chaveta
mm



Tamaño del grifo

Símbolos paralelos
(5)

Tratamiento de superficies
(6)
Endurecimiento de la punta del diente
Ninguno: Sin endurecimiento de la punta del diente
P: Dientes endurecidos
tolerancia del orificio del eje
(1)
Tolerancia de la ranura de chaveta
(3)
Paquete de mecanizado de orificios de rosca
(4)
chaflán del orificio del eje
(2)
(1) Tolerancia del orificio del eje (2) Chaflán del orificio del eje (3) Tolerancia de la ranura de chaveta (4) Paquete de mecanizado de orificios de rosca
H:H7
G:G7
M:M7
N: Estándar de Tsubaki
A: C1
B: C2
C: C3
W: Ninguna
J: Nuevo JIS Js9
P: Nuevo JIS P9
F: JIS F7 antiguo
E: JIS antiguo E9

* La disposición de grifos para H1 y H3 en uso paralelo es
medio ensamblado en imagen en espejo, por lo que no se pueden seleccionar D4 y D5.
(Ver diagrama de símbolos paralelos)

(5) Símbolos paralelos *Conjunto de dos (6) Tratamiento superficial
  • H0: Ninguno
  • H1: Dirección de instalación del buje: Interior-interior
  • H2: Dirección de montaje del buje: misma dirección
  • H3: Dirección de instalación del concentrador: exterior-exterior
  • *Para uso paralelo, cuando se utilizan dos piñones en el mismo eje,
    La posición de la chaveta está alineada con la dirección de montaje especificada.
  • *Seleccione la dirección de montaje del buje entre los tres patrones que se muestran a continuación.

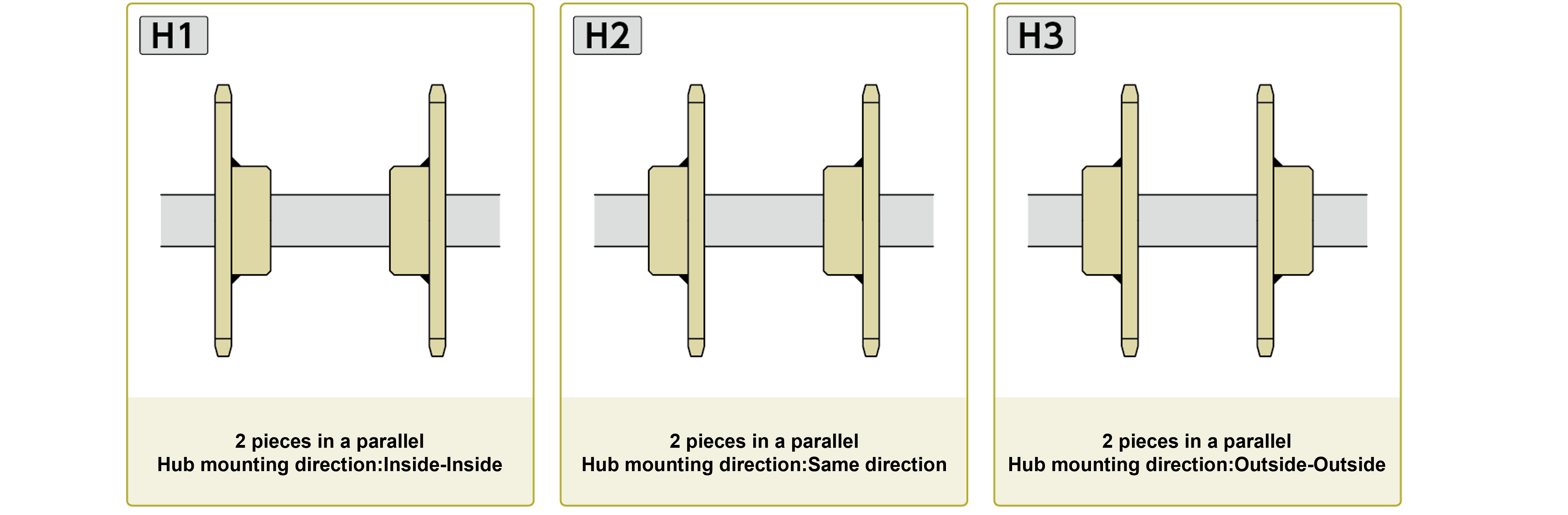

Imagen de instrucciones de instalación del concentrador

Imagen de instrucciones de instalación del concentrador

*Para H1 y H3, medio ensamblado en imagen en espejo.

medio ensamblado en imagen en espejo

Para piñones generales utilizados en paralelo, la disposición de las roscas se mecaniza simétricamente.

Ejemplo: Para D2M16-H1
Uno es D2 (90° a la derecha de la tecla) y el otro es D5 (90° a la izquierda de la tecla).

medio ensamblado en imagen en espejo
Sin nota: Ninguna
B: acabado de óxido negro
K: Recubrimiento de níquel-fósforo sin electrodos
C: Electrogalvanizado (tratamiento con cromato trivalente)

Lista de productos

Plazo entrega corto

Este es un proceso adicional para artículos en stock orificio piloto, por lo que le rogamos que compruebe la disponibilidad antes de realizar el pedido.

◎...Tratamiento superficial necesario ○...Procesamiento del orificio del eje necesario △...Procesamiento del orificio del eje necesario (existen restricciones en el procesamiento)
La parte azul corresponde a la especificación de endurecimiento de la punta del diente. La parte azul claro corresponde a la especificación sin endurecimiento de la punta del diente. La parte incolora corresponde a la especificación sin endurecimiento de la punta del diente (se puede añadir un tratamiento de endurecimiento de la punta del diente).

doble paso rueda de espigas

Tipo de rodillo

Variedad/número de dientes
acero inoxidable
S R S R
RF2040SRF2050SRF2060SRF2080SRF2100SRF2120SRF2160SRF2040RRF2050RRF2060RRF2080RRF2100RRF2120RRF2160RRF2040SRF2050SRF2060SRF2080SRF2040RRF2050RRF2060R
912T
1000T
1012T
1100T
1112T
1200T
1212T
1300T
1400T
1500T
1600T

piñón cadena Double Plus

Variedad/número de dientes acero
RF2030VRPRF2040VRPRF2050VRPRF2060VRPRF2080VRP
10T

piñón cadena superior

Número de dientes acero inoxidable
TTTTPTTUTTUPTPFTPUSRTPUNTPUSR
800T
1000T
1012T
1013T
1100T
1112T
1200T
1212T
1300T
1500T

Contenidos de mecanizado

*Haga clic para mostrar información detallada.

Rango de procesamiento

Procesamiento de agujeros de eje (L) Procesamiento de chavetas (K) Procesamiento de orificios de roscado (D)

• Las dimensiones de procesamiento son números enteros con incrementos de 1 mm únicamente.
Dimensiones en pulgadas no aplicables

• Tolerancia de procesamiento...seleccionable
H7, G7, M7

• Solo chavetero paralelo

• Tolerancia de procesamiento...seleccionable
Js9, F7, P9, E9
El ancho y la profundidad de la ranura para chavetero cumplen con las normas JIS.

• Se puede seleccionar el tamaño de procesamiento

・Puedes seleccionar hasta dos ubicaciones de procesamiento
(Consulte el diagrama a continuación para ver la ubicación)

- Incluye un tornillo de fijación

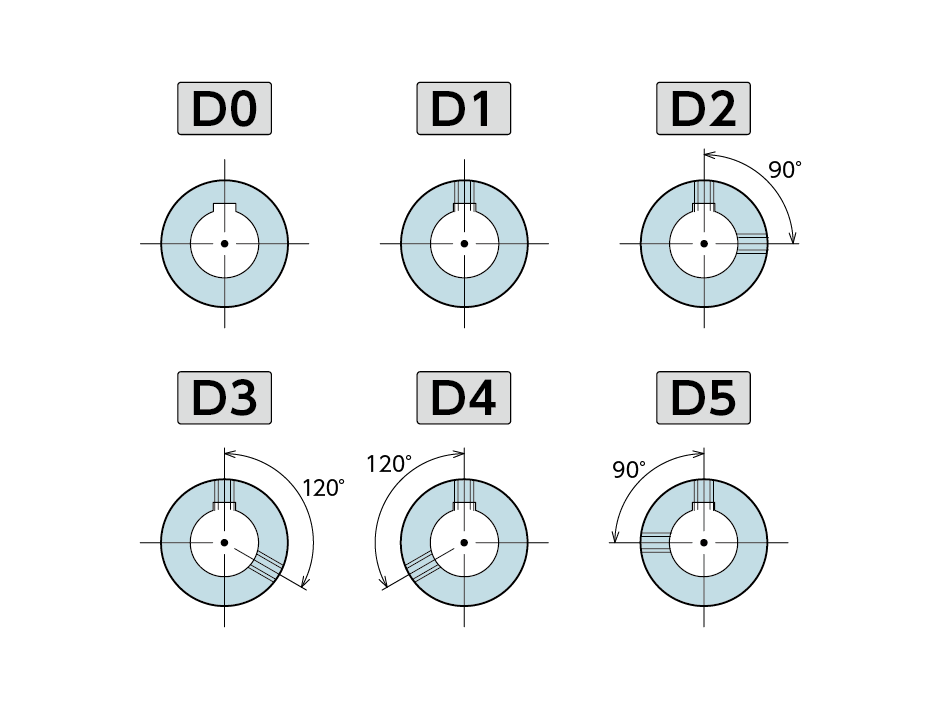

Ubicación del orificio del grifo

B=A/2
(Esto puede variar dependiendo de las especificaciones de soldadura, etc.)

Si el orificio roscado es largo,
Viene con avellanado.

Especificaciones de los tornillos de fijación

• Casquillo hexagonal,
Fabricado en acero con punta rebajada.

- Cuerpo chapado o de acero inoxidable
En ese caso, instale tornillos de acero inoxidable.

Lista de dimensiones de mecanizado de agujeros para ejes

En el caso de JS9/P9 (nuevo JIS)

Diámetro del orificio del eje aplicable
(mm)
Ancho de la ranura de la chaveta
(mm)
Estándar de Tsubaki
tamaño
Tamaño seleccionado
10~124M4---
12~175M5M4
17~226M6M5
22~308M6M5, M8
30~3810M8M6, M10
38~4412M8M6, M10
44~5014M8M6, M10
50~5816M10M8, M12
58~6518M10M8, M12
65~7520M12M10, M16
75~8522M12M10, M16
85~9525M16M12, M20
95~11028M16M12, M20
110~13032M20M16
130~15036M20M16
150~17040M20M16
170~(200)45M24M20

Si no hay chavetero, las dimensiones del chaflán del orificio serán la mitad de las que figuran en la tabla siguiente.

En el caso de F7 y E9 (JIS antiguo)

Diámetro del orificio del eje aplicable
(mm)
Ancho de la ranura de la chaveta
(mm)
Estándar de Tsubaki
tamaño
Tamaño seleccionado
10~134M4---
14~205M5M4
21~307M6M5
31~4010M8M6, M10
41~5012M8M6, M10
51~6015M8M6, M10
61~7018M10M8, M12
71~8020M12M10, M16
81~9524M12M10, M16
96~11028M16M12, M20
111~12532M20M16
126~14035M20M16
141~16038M20M16
161~17042M20M16

Chaflán de orificio de eje estándar Tsubaki

Si no hay chavetero, la mitad de la tabla anterior
La designación del chaflán está restringida donde el chaflán del orificio del eje estándar Tsubaki y el chaflán especificado se superponen.
Diámetro del orificio del eje chaflán del orificio del eje
10~201
21~321.2
33~501.6
51~802.5
81~1703

Chaflán de orificio seleccionable

Determinado a partir de la profundidad de la ranura de la chaveta (cantidad de chaflán que no exceda la profundidad de la ranura de la chaveta)
Diámetro del orificio del eje Cantidad de chaflán seleccionable
10~17NA--
18~44NAB-
45~170NABC

*Algunos chaflanes no se pueden seleccionar según el tamaño y el tipo de cubo. Consulte Biblioteca de planos para obtener más información.

Piñones de cadena doble paso, cadena superior y cadena Double Plus Procesamiento del orificio del eje y clasificación de la posición del orificio roscado: detalles.

Categoría de procesamiento Cadena de doble paso  TT Para cadena Double Plus
Orificio del eje llave Grifo
I --- 0
II 0
III 1
2
3
4
5
IV --- 1
2
3
4
5
(Nota) El ángulo del orificio roscado para el tipo TT (para cadena superior) puede diferir de la tabla anterior dependiendo del número de dientes.

Símbolos paralelos

H0 ninguno
H1 Dirección de instalación del buje: Interior-interior
H2 Dirección de instalación del concentrador: Misma dirección
H3 Dirección de montaje del buje: Exterior-exterior
  • - Para uso en paralelo, cuando se utilizan dos ruedas dentadas en el mismo eje, la posición de la ranura de chaveta se alinea en la dirección de instalación especificada.
  • - Seleccione la dirección de montaje del buje entre los tres patrones que se muestran en el diagrama a continuación.

Imagen de instrucciones de instalación del concentrador

Imagen de instrucciones de instalación del concentrador

Gama de tratamientos superficiales

Código de pedido Especificación
B acabado de óxido negro
K Recubrimiento químico de níquel-fósforo
C Electrogalvanizado (tratamiento con cromato trivalente)
En el caso del teñido negro, también se procesan piezas adicionales (orificios del eje, chaveteros, orificios roscados).
Las otras dos especificaciones no se procesarán como piezas adicionales.

Otros

Limitaciones

Limitaciones Comuníquese con nosotros para obtener el informe de inspección y certificado de materiales.
(Si se requiere presentación, se tratará como un formulario especial general).
